晶体管三种基本接法的比较

7062021-06-11
在电子电路中，放大的对象是变化量，放大的本质是在输入信号的作用下，通过有源元件（晶体管或场效应管）对直流电源的能量进行控制和转换，使负载从电源中获得的输出信号能量比信号源向放大电路提供的能量大的多。

晶体管放大电路有共射、共集、共基三种接法，场效应管有共源、共漏接法（与晶体管放大电路共射、共集接法相对应）。以下通过3个主要性能（放大倍数A、输入电阻Ri、输出电阻Ro）指标对晶体管三种基本接法进行比较。

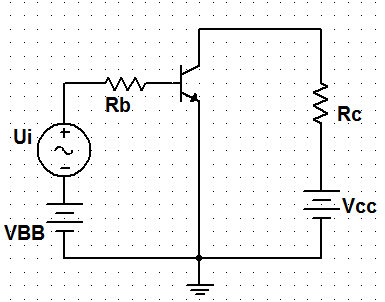

基本共射放大电路

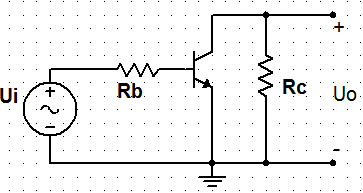

交流通路

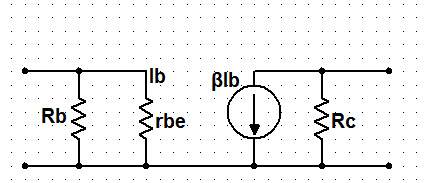

微变信号等效电路
  • 放大倍数：A=Uo/Ui=-βRc/rbe
  • 输入电阻：Ri=Rb//rbe
  • 输入电阻：Ro=Rc

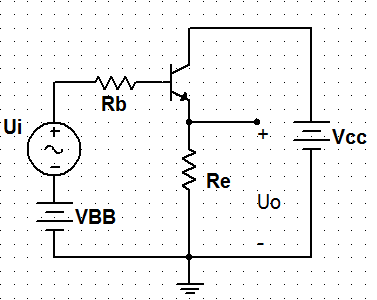

基本共集放大电路

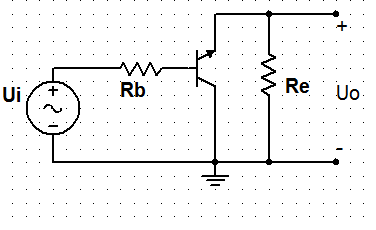

交流通路

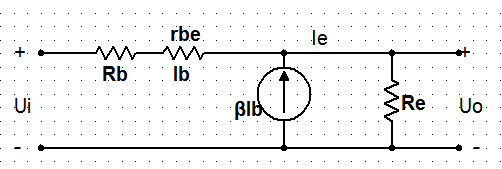

微变信号等效电路
  • 放大倍数：A=Uo/Ui=IeRe/[Ib(Rb+rbe)+(1+β)IbRe]
  • 输入电阻：Ri=Ui/Ii=Ui/Ib=[Ib(Rb+rbe)+IeRe]/Ib=Rb+rbe+(1+β)Re
  • 输出电阻：Ro=Re//[(Rb+rbe)/(1+β)]

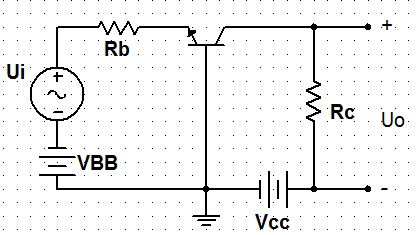

基本共基放大电路

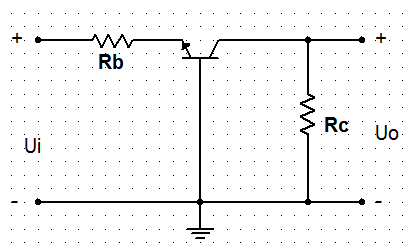

交流通路

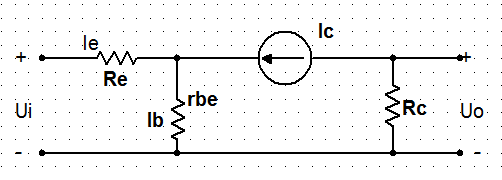

微变等效电路
  • 放大倍数：A=Uo/Ui=Ic*Rc/(Ie*Re+Ib*rbe)=βRc/[rbe+(1+β)Re]
  • 输入电阻：Ri=Ui/Ii=Ui/Ie=(Ie*Re+Ib*rbe)/Ie=Re+rbe/(1+β)
  • 输出电阻：Ro=Rc
三种接法比较
  • 共射电路既能放大电流又能放大电压，输入输出电阻居三种电路之中，输出电阻较大，频带较窄。常用作为低频电压放大电路的单元电路；
  • 共集电路只能放大电流不能放大电压，是三种接法中输入电阻最大、输出电阻最小的电路，具有电压跟随的特点，常用于电压放大电路的输入和输出级；
  • 共基电路只能放大电压不能放大电流，输出电阻小，电压放大倍数、输出电阻与共射电路相当，是三种接法中高频特性最好的电路。常作为宽频带放大电路。
