二极管钳位电路,你懂了吗？

1,4532021-07-04

我们工作中会遇到很多种电路，今天来说说让你少走弯路的3类二极管钳位电路。所谓钳位，就是把输入电压变成峰值钳制在某一预定的电平上的输出电压，而不改变信号。(1)功能：将输入讯号的位准予以上移或下移，并不改变输入讯号的波形。

(2)基本元件：二极管D、电容器C及电阻器R(直流电池VR)。

(3)类别：负钳位器与正钳位器。

(4)注意事项：D均假设为理想，RC的时间常数也足够大，不致使输出波形失真。

任何交流讯号都可以产生钳位作用。

负钳位器

(1)简单型

工作原理：Vi正半周时,DON,C充电至V值,Vo=0V。

Vi负半周时，DOFF，Vo=-2V。

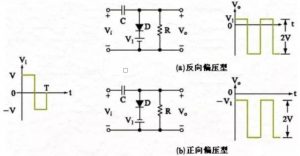

(2)加偏压型

工作原理：Vi正半周时，二极管DON，C被充电至V值(左正、右负)，Vo=+V1(a)图或-V1(b)图。

Vi负半周时，二极管DOFF，RC时间常数足够大，Vo=VC+Vi(负半周)=2V。

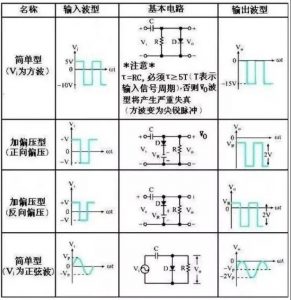

几种二极管负钳位器电路比较。

正钳位器

(1)简单型

工作原理：Vi负半周时，DON，C充电至V值(左负、右正)，Vo=0V。

Vi正半周时，DOFF，Vo=VC+Vi(正半周) =2V。

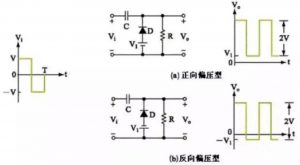

(2)加偏压型

判断输出波形的简易方法：1、由参考电压V1决定输出波形于坐标轴上的参考点。

2、由二极管D的方向决定原来的波形往何方向移动，若二极管的方向为则波形必须向上移动;若二极管的方向为，则波形必须往下移动。

3、决定参考点与方向后，再以参考点为基准，将原来的波形画于输出坐标轴上，即为我们所求。

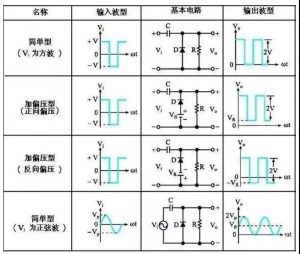

几种二极管正钳位器电路比较。
