掌握核心参数，解锁IGBT+FRD最佳选型秘诀
492025-09-29在功率电子领域，系统设计中的核心挑战是如何在高效能量管理和设备可靠性之间取得平衡。IGBT（绝缘栅双极型晶体管）与FRD（快恢复二极管）的组合以其优异的开关性能和低损耗特性，成为许多高效电力系统的首选。然而，面对市场上琳琅满目的产品型号，如何根据实际应用精准选型，直接决定了电路性能的优劣。本篇将详解IGBT+FRD的选型要素，并结合時科SKIFXXNXX-T7系列的产品优势，帮助用户在设计中实现高效选择。
IGBT耐压（BVce）与FRD耐压
BVce是衡量IGBT耐压能力的核心指标。通常，选型时需将实际工作电压的20%-30%作为安全裕度，以应对电网波动、过载以及开关过程中的尖峰电压。例如，時科SKIFXXNXX-T7系列提供650V和1200V的耐压规格，完全能够满足多种高压应用需求。
集电极电流（Ic）与负载匹配
IGBT的电流承载能力与负载特性息息相关。负载电流的峰值应控制在IGBT额定电流的70%以下。時科的产品支持50A和75A的电流能力，并提供300A的IFRM（最大脉冲电流），保障系统在高负载条件下的稳定性。
饱和压降（Vce(sat)）与效率优化
饱和压降直接关系到器件的导通损耗。较低的Vce(sat)可显著提高系统效率。时科SKIFXXNXX-T7系列的Vce(sat)最低达到1.56V，在同类产品中极具竞争力，为用户提供更低的功率损耗。
FRD反向恢复时间（Trr）与系统响应速度
Trr是衡量FRD在高频开关中性能的关键指标。Trr越短，恢复速度越快，开关损耗越小，适合高频应用场景。時科的FRD部分具有<200nS的超短Trr，满足高效逆变和快速响应需求。
反向恢复电荷（Qrr）与开关损耗控制
Qrr越小，反向恢复过程中损耗越低。SKIFXXNXX-T7系列在优化Qrr方面表现突出，为用户的高效电源设计提供了技术保障。
结温（Tj）与热管理
器件的结温范围决定了其工作环境的适用性。時科产品支持宽温度范围，结合TO247封装的高效散热设计，确保在苛刻环境下长期稳定运行。

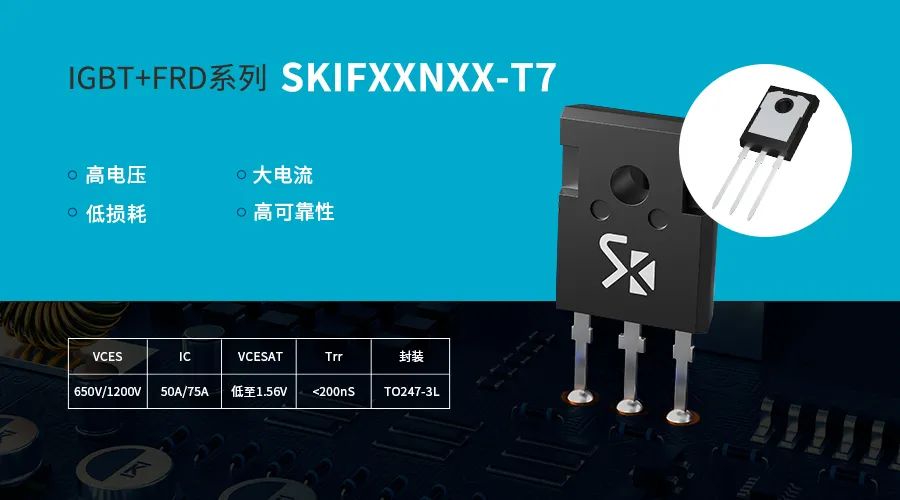

选型是设计高效可靠电力电子系统的基础。合理选择IGBT+FRD产品，不仅能够确保系统性能的稳定发挥，还能在能耗、成本和可靠性之间取得最佳平衡。時科SKIFXXNXX-T7系列以其650V/1200V的高耐压能力、50A/75A的大电流支持、低损耗以及快速开关性能，为设计者提供了坚实的技术保障。在日益复杂的应用场景中，选用性能优越且具备足够安全裕度的产品是提升系统竞争力的关键一步。
