面向高速接口的专业级ESD防护解决方案

102025-10-20
在电子产品向高速化、小型化、智能化发展的今天，系统级ESD防护方案正成为电子工程设计中的关键一环。据ESD协会统计，全球40%的电子产品早期故障与静电击穿相关，其中大部分无法通过外观检测发现，只在产品使用周期内逐渐暴露问题。因此，选择稳定可靠的ESD保护器件对于保障系统长期稳定运行至关重要。
今天，我们要介绍的时科的一款高速信号静电防护器件 ——SBLCxxCI Series。这是一款专为USB、HDMI、Ethernet、Type-C等高速数据接口而设计的低电容ESD TVS保护二极管，具有超快响应、超低电容、高精度钳位、支持IEC±30kV静电冲击等性能优势，是现代高速系统保护的高性价比解决方案。

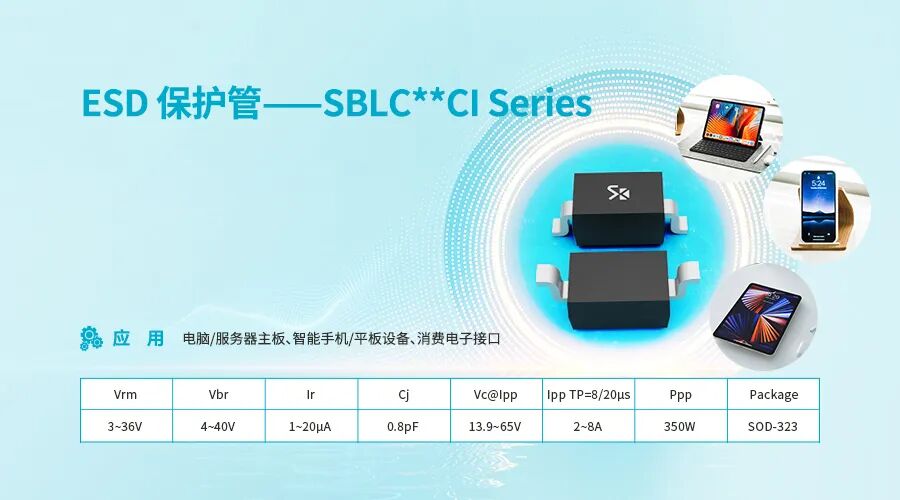

产品概述

SBLCxxCI Series是一款采用 SOD-323微型封装的双向ESD保护器件，适用于保护高速数据传输线和敏感IC免受静电放电（ESD）及瞬态电压（EFT）的破坏。其内部采用低电容TVS技术结构，确保在提供安全防护的同时，不会影响高速信号完整性，很好地兼容差分信号传输设计。

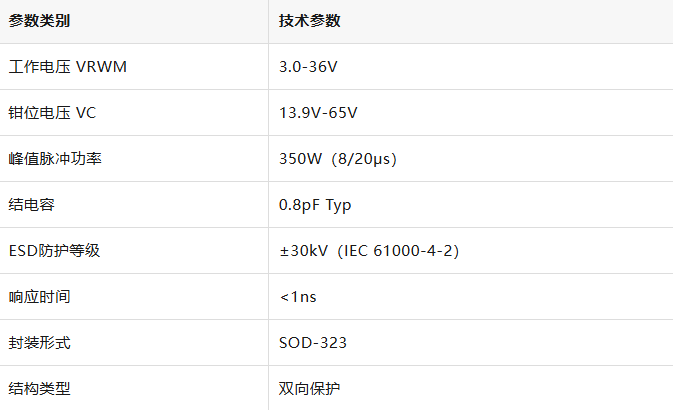

核心参数与结构性能

这些参数决定了SBLCxxCI Series既能满足高速信号兼容性，又具备强抗静电性能，是信号接口保护器件中的均衡型方案。

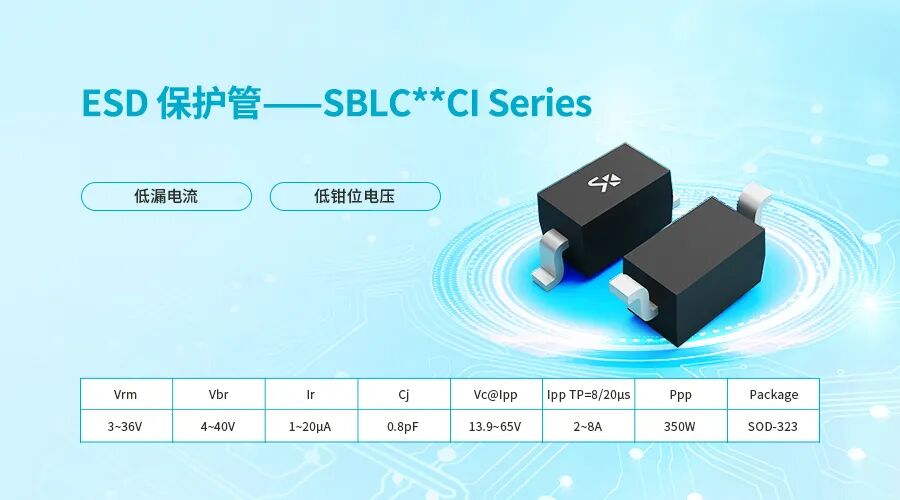

产品优势

1. 高等级静电防护能力
SBLCxxCI Series符合 IEC 61000-4-2 Level 4标准，支持 ±30kV接触放电，可有效吸收静电冲击，保护后端核心芯片如MCU、FPGA、PHY芯片不被击穿。
2. 超低信号损耗
其典型结电容仅 0.8pF，远低于普通TVS器件。该性能确保了在USB3.0、HDMI、LVDS等高速链路中使用时，信号完整性（SI）不会受到影响，眼图性能稳定。
3. 超快响应速度
当静电突入系统时，器件可在 纳秒级内导通响应，大幅削减浪涌电压传导风险。
4. 结构紧凑，PCB布局灵活
SOD-323封装不仅体积小，同时兼容SMT回流焊工艺，适用于高密度组装设计。
5. 稳定可靠
产品通过高温高湿（85℃/85%RH）、温度循环、压力测试等可靠性验证，从工业应用层面确保长期稳定工作。


应用领域

SBLCxxCI Series适用于多种需要ESD保护的高速接口场景：
✅ 通信与高速传输设备
  • USB 2.0 / USB 3.0接口
  • HDMI/DisplayPort高速视频接口
  • Type-C数据接口保护
  • Ethernet网络端口
✅ 工业自动化领域
  • RS-485/RS-232通讯端口
  • PLC控制系统 I/O接口
  • 传感器信号保护
✅ 汽车电子
  • 车载USB接口
  • 车机娱乐总线保护
  • CAN/LIN通讯口保护
✅ 消费电子
  • 平板/笔记本主板 I/O 防护
  • 游戏控制器接口保护
  • 智能家居产品EMC防护


典型应用电路

SBLC03CI通常放置在系统接口与外部连接之间，如下：
该布局可以就近泄放静电能量，构建前端保护屏障，避免ESD进入系统内部造成损伤。

应用价值与行业意义
在追求高速、多功能、小型化的电子时代，系统抗干扰和可靠性已成为竞争关键。SBLCxxCI Series以低电容 + 强防护 + 高可靠三大核心优势，为工程师设计提供灵活且高效的ESD解决方案。无论用于高端消费电子还是工业级应用，它都将成为系统输入输出保护的首选元件之一。
