超结MOSFET：技术优势与创新设计
22025-09-16MOSFET作为功率管理和电子开关的核心组件，在现代电子设备中起着至关重要的作用。随着对高效能和高可靠性电子产品需求的不断增长，時科推出的超结MOSFET系列以其创新的超结结构和卓越的电性能，成为了功率转换领域中的一款理想选择。本文将带你深入探讨時科超结MOSFET的技术优势及其在现代电子系统中的应用。
超结技术：提升性能，降低功耗
超结MOSFET（Super Junction MOSFET）是一种采用超结结构的半导体器件，通过多层结构的设计，能够在较小的芯片面积内实现更高的电流承载能力和更低的导通电阻。时科超结MOSFET采用这一先进技术，在导通电阻（Rds(on)）上表现突出，能够显著降低功率损耗，提升电源转换效率。
時科MOSFET的导通电阻在290-410mΩ之间，低导通电阻不仅提高了工作效率，还降低了发热量，减少了散热系统的设计难度。此外，超结结构还能够降低开关损耗，在高频应用中表现出色，适用于高效电源、高频照明控制和工业控制系统等高频要求较高的场合。
高功率密度与高电流承载能力

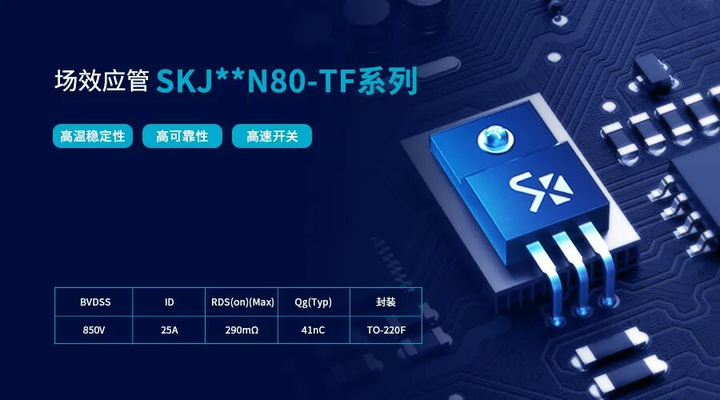

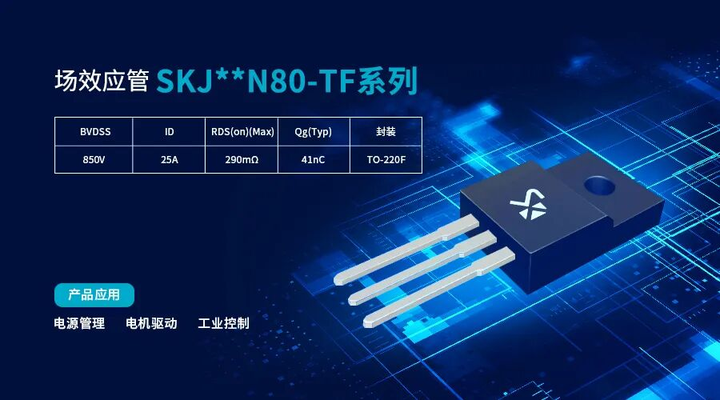

時科超结MOSFET系列设计采用创新的功率密度提升技术，在不增加芯片面积的前提下，提供更高的电流承载能力。時科MOSFET能够支持的最大漏极电流（ID）可达25A，适用于高功率负载的驱动。其最大漏极-源极电压（VDS）为850V，能够满足大部分高电压场合的应用需求。
在高功率应用中，电流的承载能力往往是决定产品性能的关键。时科MOSFET的设计确保了其在高电流情况下的稳定性与效率，使其成为电机控制、电源管理以及其他需要大电流承载的应用中的理想选择。
高温稳定性与可靠性
時科MOSFET采用超结技术，提升了器件在高温环境中的稳定性。该系列MOSFET能够在-40℃到150℃的温度范围内稳定工作，这使得它能够在高温、严酷的工业和汽车环境中可靠运行。時科MOSFET经过了严格的高温、高电流负载测试，确保其在高温环境下仍能保持良好的工作性能。
此外，時科MOSFET还具备良好的抗冲击和过载保护性能，在出现短路或过载的情况下，能够有效避免器件损坏，确保系统的长期可靠运行。
時科超结MOSFET凭借其850V的高电压承受能力、25A的电流承载能力以及低导通电阻（290-410mΩ），成为电力电子领域中高效能系统的理想选择。通过超结技术的应用，時科MOSFET不仅提高了系统的功率密度，还降低了功率损耗，优化了效率。在高温、高电流和高频的应用环境中，時科超结MOSFET展现出卓越的性能和可靠性，广泛适用于电机控制、电源管理和绿色能源领域。
