800V MOSFET如何选型

142025-09-17

MOSFET（场效应晶体管）作为现代电子设备中不可或缺的核心元件，在电力电子、汽车电子、工业自动化等多个领域得到了广泛应用。由于应用场景和工作环境的多样化，选择合适的MOSFET成为工程师面临的一个重要挑战。在选型过程中，除了考虑基本的电流、电压等参数外，工作温度、效率、可靠性以及产品的长时间稳定性等因素也同样重要。小编将通过深入分析时科超结MOSFET的技术参数，帮助您更好地理解如何根据实际需求选择合适的MOSFET产品。

安全性要求：保护功能至关重要



在MOSFET的选型过程中，安全性始终是首要考虑的因素之一。MOSFET的主要任务是控制电流的流动，因此它必须具备良好的抗过压、过流和过温保护功能，以确保系统在各种复杂的环境下能够安全运行。

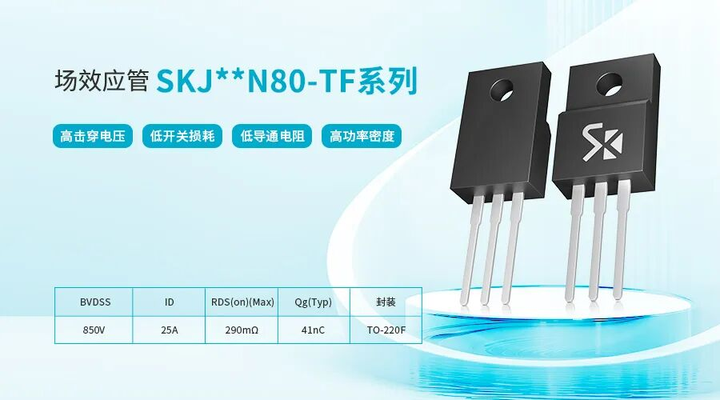

时科超结MOSFET系列具有极高的安全性能，支持的最大漏极-源极电压（VDS）高达800V，能够在高电压环境下稳定工作。与此同时，最大漏极电流（ID）可达25A，足以承载高电流负载，而其漏极-源极门极电压（VGS）为±30V，使得MOSFET能够在更广泛的应用中发挥作用。此外，时科MOSFET的导通电阻（Rds(on)）范围为290-410mΩ，这一设计使得MOSFET在导通时功率损耗较低，有效提高了系统的效率，并降低了发热量。

电流承载能力与功率密度

电流承载能力是MOSFET选型中最关键的一个考量因素，尤其在高功率应用中，MOSFET必须具备较大的电流承载能力。时科超结MOSFET系列通过其创新的超结结构，能够在相同的芯片面积下提供更高的电流承载能力，确保在大电流负载下正常工作。
例如，时科MOSFET的最大漏极电流（ID）能够达到25A，能够支持高功率应用，适用于电机驱动、电源转换器和其他高电流负载的场景。此外，超结结构使得时科MOSFET具有出色的功率密度，在保证较小封装的同时，能够实现更高的功率转换效率，适合在空间受限但功率需求较高的应用场合中使用。

开关速度与开关损耗

在高频应用中，MOSFET的开关速度和开关损耗对系统的效率至关重要。时科MOSFET采用超结结构，显著降低了开关损耗，并提高了开关速度，从而提升了系统的总体效率。低开关损耗不仅能在高频率工作下减少不必要的能量浪费，还能有效减少由于开关损耗产生的热量，从而提高系统的稳定性和可靠性。
时科MOSFET的低导通电阻（Rds(on)）和低开关损耗特性，使得它在高频电源、电机驱动系统和工业控制系统等场合表现卓越。通过减少开关损耗，时科MOSFET能够在相同的功率输出下实现更高的能源利用率，进一步提升了整体系统的效率。

高温稳定性与可靠性

对于一些高温环境下工作的电子产品，MOSFET的稳定性和可靠性尤为重要。时科超结MOSFET在高温环境下具有更好的电流能力和抗冲击特性，能够在**-40℃到150℃**的广泛温度范围内稳定工作。这一特性使得时科MOSFET能够应用于恶劣的工作环境中，如工业设备、汽车电子系统等。
时科MOSFET经过严格的温度和负载测试，确保其在高温、高电流和频繁开关的环境下依然保持出色的工作性能，长期稳定运行。此外，时科MOSFET的抗雪崩能量特性和良好的过载保护机制，能够有效防止短路或过载时对系统造成的损害。
选择合适的MOSFET不仅需要考虑电压和电流的基本参数，还要综合评估安全性、功率密度、效率和可靠性等因素。时科超结MOSFET凭借其800V的高电压承受能力、25A的电流承载能力、低导通电阻（290-410mΩ）和优异的高温稳定性，成为在多个高功率、高电流、高频应用中理想的选择。了解这些选型要素，能够帮助工程师为各种应用选择最适合的MOSFET产品。
