赋能电路设计：時科DTC114系列带阻三极管的卓越表现

302025-09-30

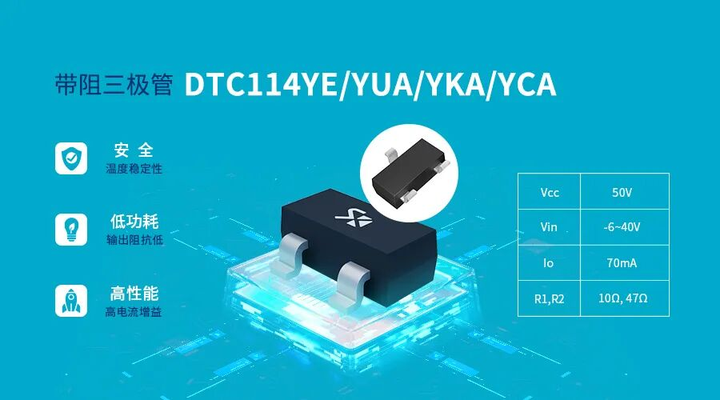

随着现代电子设备的小型化与高性能化，带阻三极管在信号处理、开关控制以及音频放大等领域扮演着重要角色。時科推出的DTC114YE/YUA/YKA/YCA系列带阻三极管，凭借优异的参数性能和设计理念，成为市场前沿应用的不二选择。小编将从市场背景、产品参数、性能优势和典型应用四个方面，解析该系列产品的独特价值。

市场前沿

在物联网、智能家居和工业自动化快速发展的背景下，电子设备对功耗、稳定性和高效性的要求不断提升。尤其是在便携式设备和嵌入式系统中，小型化元器件已成为主流需求，而这些系统对信号处理和电流放大的可靠性要求尤为苛刻。時科DTC114系列正是为满足这一需求而设计，凭借高效能和多封装选择，能够广泛适配于各类精密电路，推动行业技术进步。


产品参数解析

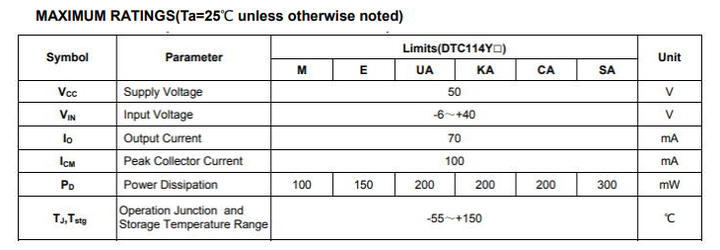

時科DTC114系列带阻三极管主要参数如下：
  • Vcc（集电极电压）：50V
适应高压工作场景，确保设备在复杂电路中的稳定性。
  • Vin（输入电压）：-6~40V
提供宽输入电压范围，满足多样化设计需求。
  • Io（最大集电极电流）：70mA
支持中等电流输出，在低功耗应用中表现优异。
  • R1, R2（内部电阻）：10Ω, 47Ω
精确的电阻设计优化了饱和和截止状态，提升电路性能。

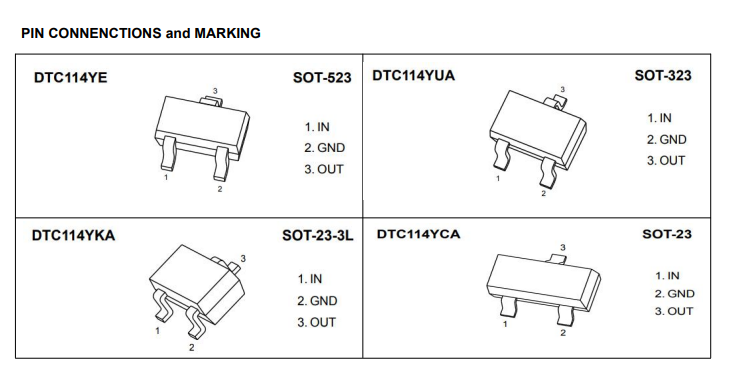

  • 封装类型：SOT-23、SOT-23-3L、SOT-323、SOT-523
丰富的封装形式满足小型化设备的安装需求。


产品性能优势

低功耗，助力高效节能
DTC114系列采用低输出阻抗设计，能有效降低电路中的功耗，特别适合电池供电设备。同时，其低噪声放大能力使其在音频处理和信号放大应用中表现优异，有助于优化设备能效。
高性能，满足多场景需求
该系列带阻三极管提供高电流增益和高输入阻抗，能从低阻抗信号源中吸取较少的电流。这一特性使其在电流放大和信号调理应用中表现出色，尤其适合对精确控制要求较高的工业自动化设备。
安全可靠，耐温稳定
時科DTC114系列通过优化内部电阻配置，确保了元器件在饱和和截止状态下的工作稳定性。其优秀的温度稳定性能，保证在恶劣环境中仍能维持长久的运行寿命，是高可靠性电路的不二之选。


应用场景与典型案例

消费电子
在智能手机、可穿戴设备和智能家居中，DTC114系列凭借小型封装与低功耗特性，为电池驱动的设备提供更长续航能力，同时保证信号处理的稳定性。
音频放大器
低噪声特性使其在音频设备中表现突出，可显著提高音质，在蓝牙音箱、耳机等领域广受青睐。
工业控制
在工业自动化场景中，DTC114系列的高可靠性和宽电压范围表现，使其适用于多种传感器信号处理和控制电路。
嵌入式系统
面向嵌入式控制设备，DTC114系列以其快速开关能力和小型化封装，满足微型化、高效化的系统需求。


总结

時科DTC114系列带阻三极管以高效能和安全稳定性为核心，结合低功耗和多功能应用适应性，完美迎合了电子设备对元器件小型化、节能化和高性能化的需求。在多样化的市场场景中，DTC114系列不仅能够满足现代电子设计的复杂要求，还通过可靠的性能表现，为各类终端设备提供了理想的电路解决方案。
