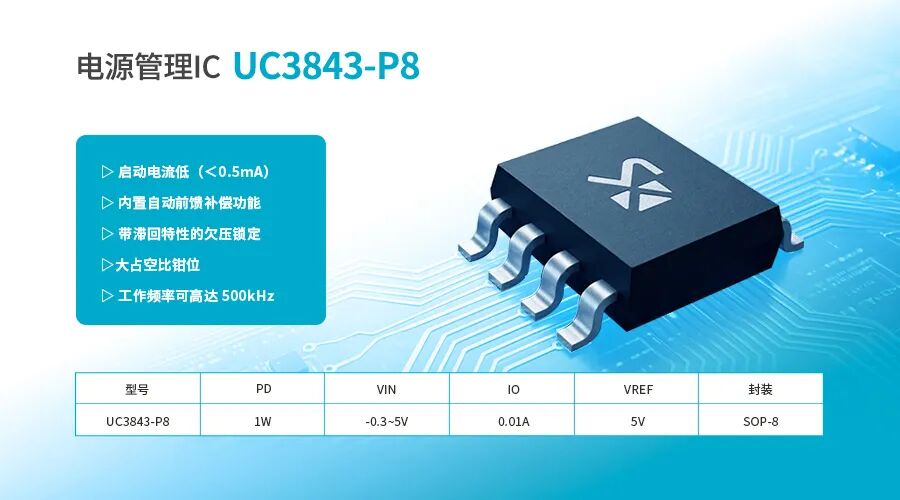

卓越能效，可靠守护：时科电子UC3843-P8电流模式PWM控制器，定义电源控制新基准
182026-04-01在当今电子设备日益追求“更高效率、更小体积、更强可靠性”的今天，电源的性能上限往往由其核心控制芯片决定。无论是启动的顺畅度、负载突变时的稳定性，还是面对短路过载的自我保护能力，都离不开一颗成熟可靠的PWM控制器。SHIKUES（时科电子）作为全球
半导体品牌，推出的 UC3843-P8 恒频电流模式PWM控制器，正是为离线式开关电源与DC-DC应用而生的高稳定、高可靠性解决方案。
架构优势：为什么选择电流模式UC3843？
传统电压模式控制在应对输入电压波动与负载突变时，往往难以兼顾环路补偿与动态响应。UC3843-P8采用的电流模式控制架构，通过“电流内环+电压外环”的双环设计，实现了质的飞跃。该系统对负载变化响应更快，对输入扰动抑制更强，并天然具备逐周期限流的基础。这使得它特别适用于反激、正激等离线式电源，以及所有需要良好动态响应与保护能力的工业DC-DC模块和电源系统。
性能基石：把“稳”做到电源底层
UC3843-P8通过一系列精细设计，确保电源从启动到运行全程稳定可靠。
-
超低启动电流：其启动电流低于0.5mA，典型启动供电电流低至0.12mA（VI=14V）。这有效减小了启动电阻损耗，降低了待机功耗，提升了整机能效与启动可靠性。
-
高工作频率支持：芯片支持最高500kHz的工作频率，既满足中低频应用的高效率需求，也支持通过高频化实现磁性元件小型化，助力高功率密度设计。其振荡频率可通过外部RT/CT元件轻松设置。
-
强劲驱动能力：集成高电流推挽输出级，输出脚峰值可提供±1A的源灌电流。这足以直接驱动外部功率MOSFET，实现更快的开关速度、更低的驱动损耗和更高的整体效率。
安全防线：内置多重保护，让电源“遇险不乱”
面对异常工况，UC3843-P8在芯片级集成了多重保护机制，构筑了坚实的安全防线。
-
带迟滞的欠压锁定（UVLO） ：启动阈值典型值为8.4V，启动后维持工作的关断阈值典型值为7.6V，有效避免了因供电电压抖动导致的误启动或工作不稳定。
-
逐周期电流限制：电流检测比较器阈值典型为1.0V，可配合外部采样电阻实现快速、精准的过流保护，在每个开关周期内监控功率管电流。
-
单脉冲锁存：在异常情况下能有效限制输出脉冲，防止故障扩大，降低器件损伤风险。
关键规格一览
-
精密基准VREF：5.0V（范围4.90~5.10V），具有优秀的温度漂移和负载调整率。
-
高最大占空比：典型值达96%，对高占空比应用更为友好。
-
输出驱动：±1A峰值电流。
-
工作频率：最高500kHz。
-
封装：SOP-8（UC3843-P8），完美适配现代SMT量产工艺。
典型应用：全能的核心控制器
UC3843-P8定位为离线与DC-DC开关电源的控制核心，其应用场景广泛而深入：
-
离线反激电源：适配85~264Vac宽输入范围，是适配器、充电器、工业设备辅助电源（12V/24V/5V）、家电控制板及显示屏电源的理想选择。其电流模式控制优化了动态响应，结合低启动电流和UVLO，确保了可靠性与效率。
-
DC-DC变换器：适用于通信电源（如-48V转12V/5V）、工控电源模块（24V转12V/5V）等隔离或非隔离场景。电流模式便于实现保护，高频能力则有利于提升功率密度。
-
电机/泵类驱动前级电源：为伺服驱动器、变频器控制板、风机水泵控制器提供稳定的隔离辅助电源或控制电源。其保护机制能有效抵御后级电机启停带来的冲击。
-
LED驱动电源：用于中低功率、强调成本与可靠性的非调光或调光前级恒流驱动方案，电流模式控制有助于抑制输出电流波动。
-
UPS与备用电源系统：为UPS控制板、电池管理模块提供高可靠的辅助电源，其稳定性和保护功能满足系统长时间运行和异常自恢复的要求。
-
高压输入前级小电源：在带有PFC或高压直流母线（如380Vdc）的系统中，作为隔离式控制电源或辅助电源，得益于其成熟、简单、可靠的设计。
结语：把复杂留给芯片，把稳定交给系统
电源设计的终极挑战在于实现长期稳定、遇险不坏与量产一致。SHIKUES UC3843-P8 电流模式PWM控制器，将先进的电流模式架构、超低启动功耗、强劲驱动能力、高频操作特性及多重芯片级保护机制融于一体。它为工程师提供了一颗经过验证、可靠且易于实施的控制中枢，让设计者能够专注于系统创新，而将基础稳定性与可靠性的重任交由这颗强大的芯片，真正实现了“把复杂留给芯片，把稳定交给系统”的设计理念。
