高耐压·大电流·快开关NPN晶体管，为紧凑型驱动设计而生

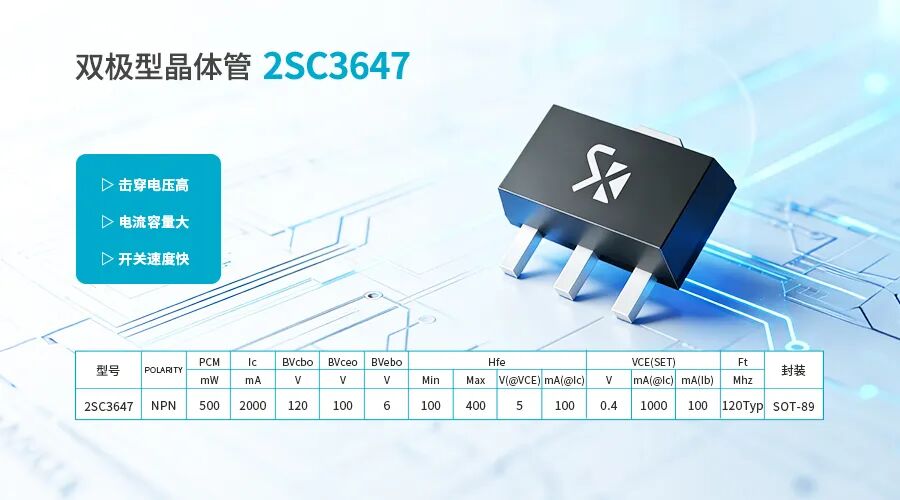

在消费电子、工业控制与电源系统持续升级的今天，“小体积但要更强能力”的器件需求越来越普遍。无论是电源管理的开关驱动、继电器/电磁阀控制、LED恒流驱动，还是各类信号放大与快速开关场景，工程师都需要一颗既能扛住高电压冲击、又能提供稳定电流能力、同时具备快速响应的晶体管。SHIKUES（時科）2SC3647 正是为此而来：它是一款 NPN硅外延平面三极管（NPN Silicon Epitaxial Planar Transistor），强调高击穿电压、更大的电流承载能力以及快速开关特性，并采用紧凑的 SOT-89封装，在有限PCB面积上提供更可靠的驱动与开关能力。

01 市场前景：小型化系统更需要“稳定的驱动底座”

随着设备向高集成度发展，板上功率器件常面临三类挑战：电压更高：电源输入、感性负载关断时易出现尖峰；电流更大：驱动继电器、电磁阀、LED串时对电流能力要求更高；开关更快：高频控制、PWM调光、逻辑驱动需要更快的切换速度。2SC3647通过“高耐压+大电流+快开关”的综合设计，正好覆盖这类典型需求，为系统提供更稳定的开关与驱动基础。

02 核心参数：用数据定义“可靠”

2SC3647具备以下关键能力：

• 集电极-基极耐压 VCBO：120V
• 集电极-发射极耐压 VCEO：100V
• 发射极-基极耐压 VEBO：6V
• 连续集电极电流 IC：2A
• 集电极功耗 PC：500mW
• 结温 TJ：150℃；存储温度 -55~150℃

在电气性能方面：

• 直流电流增益 hFE：100~400（VCE=5V, IC=100mA），并提供R/S/T分档（100-200/140-280/200-400）便于批量一致性管理；
• 饱和压降 VCE(sat)：0.4V（IC=1A, IB=100mA），有利于降低导通损耗与发热；
• 截止漏电流 ICBO/IEBO：100nA，帮助系统保持更好的静态稳定性；
• 特征频率 fT：120MHz，体现其良好的高频与快速开关能力；
• 输出电容 Cob：16pF（VCB=10V, 1MHz），有利于提升开关速度并降低高频损耗。

03 产品优势：为什么“更适合做驱动”

高耐压更安心
VCBO 120V、VCEO 100V，为感性负载开关、电源尖峰提供更充足的耐压余量，降低击穿风险。

2A电流能力，驱动更稳
连续2A集电极电流，使其在继电器、电磁阀、LED驱动等应用中更从容，适配范围更广。

快速开关，响应更敏捷
120MHz 的fT与小输出电容，适合PWM控制、快速脉冲开关、信号放大等对速度敏感的场景。

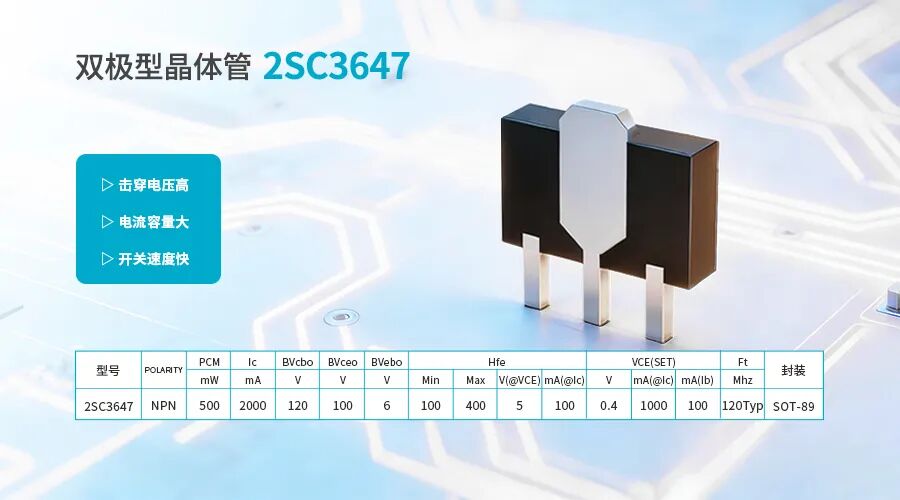

04 封装优势：SOT-89，小体积也能更“能打”

2SC3647采用 SOT-89封装，兼顾贴片化、散热路径与量产一致性，适用于高密度PCB布局。规格书同时给出了封装尺寸与推荐焊盘，便于工程师快速完成PCB封装落地与工艺导入。

05 典型应用：覆盖“驱动+开关+放大”的主流场景

• 继电器/电磁阀/蜂鸣器驱动：高耐压+2A电流能力更适配感性负载；
• LED驱动与调光控制：快速开关特性适合PWM调光与恒流控制外围；
• 电源控制与开关电路：用于辅助电源、启停控制、保护触发；
• 工业控制与信号放大：fT高、hFE范围宽，适合多种信号与驱动匹配；
• 通用开关管替换场景：SOT-89封装利于小型化、自动化贴装与可靠交付。

06 稳定可靠的“基础器件”

在电子系统里，三极管看似基础，却是无数驱动与控制场景的“底座”。SHIKUES 2SC3647 以 120V耐压、2A电流、快速开关与SOT-89紧凑封装，为电源与工业控制提供更可靠的驱动能力，也为产品长期稳定运行提供扎实保障。
