ESD0301PB低电容ESD保护二极管：为高速接口提供强防护与低电容解决方案

在高速数据传输与智能终端快速发展的今天，电子设备正朝着更高集成度、更高传输速率以及更小体积不断演进。然而，随之而来的静电放电（ESD）、浪涌冲击以及瞬态电压干扰问题，也成为影响系统稳定性与可靠性的关键挑战。尤其是在USB接口、SIM卡、电源接口及各类高速信号线中，一次瞬间的静电冲击，可能就会导致芯片损坏甚至整机失效。
针对这一行业痛点，SHIKUES時科推出ESD0301PB低电容ESD保护二极管，以“高防护能力+低电容特性+超小封装”为核心优势，为高速数据接口提供高效、可靠的静电防护解决方案，成为工程师在精密电路设计中的理想选择。

01.精准防护：高等级ESD能力，为系统稳定保驾护航

ESD0301PB严格符合国际ESD防护标准，具备优异的瞬态抑制能力：

• ESD抗扰度（IEC 61000-4-2）：±15kV（空气放电）、±8kV（接触放电）
• 最大ESD能力：±25kV（空气）、±20kV（接触）
• EFT抗扰能力（IEC 61000-4-4）：40A（5/50ns）
• 峰值脉冲功率（8/20μs）：84W

这些指标意味着，在面对高强度静电冲击或瞬态浪涌时，ESD0301PB能够迅速响应并将过电压钳位在安全范围内，有效保护后端芯片不被损坏，大幅提升整机可靠性。

02.低电容设计：高速信号“零干扰”的关键保障

在高速通信接口中，保护器件不仅要“抗冲击”，还必须“低影响”。ESD0301PB采用优化结构设计，实现：

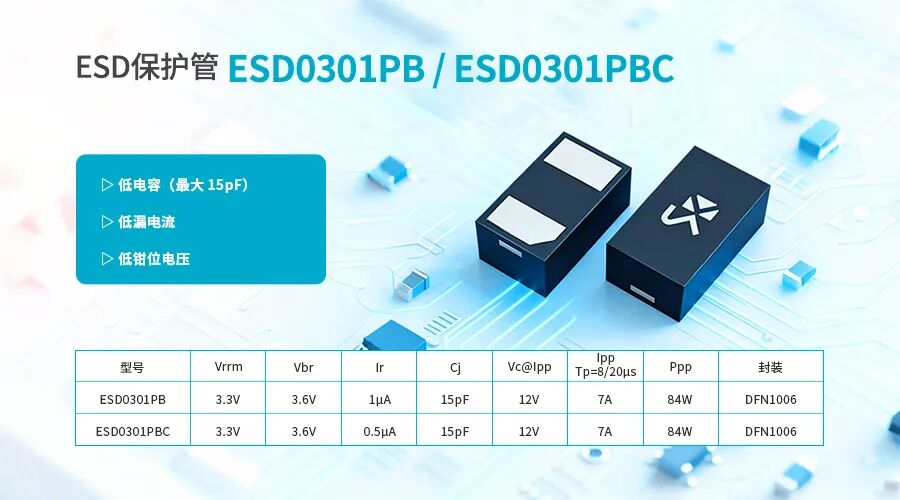

• 结电容 CJ：最大15pF（1MHz）
• 超低漏电流：1μA（VRWM=3.3V）

低电容意味着在USB、SIM卡、数字信号线等高速应用中，不会引入明显信号失真或带宽损耗，确保数据传输的完整性与稳定性。同时低漏电流也有助于降低系统待机功耗，提升整体能效表现。

03.稳定电气性能：精准钳位，保护更高效

在电气性能方面，ESD0301PB同样表现出色：

• 反向工作电压 VRWM：3.3V
• 击穿电压 VBR：3.6V
• 钳位电压 VC：8V（1A），12V（7A）

合理的钳位电压设计，使其在瞬态冲击发生时能够快速导通并有效限制电压峰值，既保护后级电路，又避免过高钳位导致的二次损伤，实现真正“高效防护”。

04.超小封装：为高密度设计释放更多空间

ESD0301PB采用 DFN1006封装（1.0mm × 0.6mm × 0.4mm），具备以下优势：

• 极小尺寸，适用于空间受限设计
• 优化高速信号路径，减少寄生效应
• 便于自动化贴装，提升生产效率

在可穿戴设备、智能手机、平板电脑等对空间要求极高的产品中，这种超小封装可以显著提升PCB布局灵活性，是高集成设计的理想选择。

05.广泛应用：覆盖主流消费与工业电子场景

凭借优异性能，ESD0301PB可广泛应用于：

• 便携式电子设备：智能手机、平板、可穿戴设备
• 计算设备：台式机、服务器、笔记本电脑
• 通信接口保护：USB、SIM卡、数字端口
• 多媒体设备：MP3、音视频接口
• 工业控制系统：数据采集与通信接口保护

无论是高速数据线还是电源控制线，ESD0301PB都能提供稳定、可靠的ESD防护支持。

06.可靠品质：为长期稳定运行而设计

ESD0301PB不仅性能优越，同时具备良好的可靠性设计：

• 工作温度范围：-55℃ ~ +125℃
• 存储温度范围：-55℃ ~ +150℃
• 封装符合UL94V-0阻燃等级
• 支持260℃高温焊接工艺

这些特性确保器件在复杂环境下依然稳定运行，满足工业级与消费级产品的长期可靠性需求。

让高速接口更安全，让产品更可靠

在现代电子系统中，ESD防护已不再是“可选项”，而是“必选项”。一颗优秀的ESD保护器件，不仅能避免瞬间损坏，更能显著提升产品的整体品质与用户体验。SHIKUES ESD0301PB，以高等级防护能力、低电容设计、精准钳位性能与超小封装优势，为高速接口提供全方位保护，是工程师实现高可靠设计的理想选择。
