BA592｜低损耗·低电容·高频切换二极管，为射频系统提供专业级波段切换方案

随着无线通信、射频电视接收设备以及高频电子系统的持续升级，前端信号链路对器件性能提出了更高要求。尤其是在VHF电视调谐器、射频切换模块、信号选择电路等应用中，器件不仅需要具备稳定的导通能力，更要拥有极低寄生电容、低损耗以及快速响应特性，才能确保信号传输质量与系统整体性能。

针对这一市场需求，SHIKUES（時科）推出 BA592 高频波段切换二极管。该产品采用硅二极管工艺设计，具备低结电容、低正向电阻、小寄生电感与小型贴片封装等核心优势，能够在高频电路中实现高效率、低损耗的波段切换控制，是现代射频系统中不可或缺的关键器件。

01 专为高频切换而生，满足射频系统升级需求

在高频信号系统中，任何微小损耗都会影响最终接收效果。传统普通二极管由于电容偏大、导通阻抗高，容易造成信号衰减与串扰，无法满足现代高频电路需求。

BA592作为专业波段切换二极管，主要面向：

• VHF电视调谐器波段切换
• 射频信号路径切换
• 高频开关控制电路
• 表面贴装高频模块
• 通信接收前端电路

其低损耗特性可有效提升信号完整性，帮助终端设备实现更稳定、更清晰的信号接收表现。

02 核心参数出色，打造高频应用理想方案

BA592具备优异的电气性能：

耐压与电流能力

• 连续反向电压 VR：35V
• 连续正向电流 IF：100mA

这使产品在常规射频控制与低功率切换电路中拥有充足的安全裕量。

低损耗导通性能

• 正向压降 VF：≤1V（IF=10mA）

低压降意味着更低导通损耗，在高频路径中可减少能量衰减。

超低漏电流

• IR：≤20nA（VR=20V）

极低漏电有助于提升系统静态稳定性，降低噪声干扰。

03 真正适合高频系统的关键指标

对于波段切换器件来说，决定性能的关键往往不是电流，而是“高频参数”。

1. 超低结电容，减少信号损耗

BA592在1MHz条件下：

• VR=1V时，Cd典型值仅0.92pF
• VR=3V时，Cd典型值仅0.85pF

如此低的电容值，可显著减少高频信号耦合损耗，降低串扰，提升通带性能。对于VHF/UHF系统尤为重要。

2. 超低导通电阻

在100MHz条件下：

• IF=3mA时，rD典型值0.45Ω
• IF=10mA时，rD典型值0.36Ω

更低导通阻抗意味着更高的信号通过效率，是高品质射频切换的关键。

3. 小寄生电感

• Series Inductance：2nH

小电感设计可减少高频响应延迟，提升切换速度与系统稳定性。

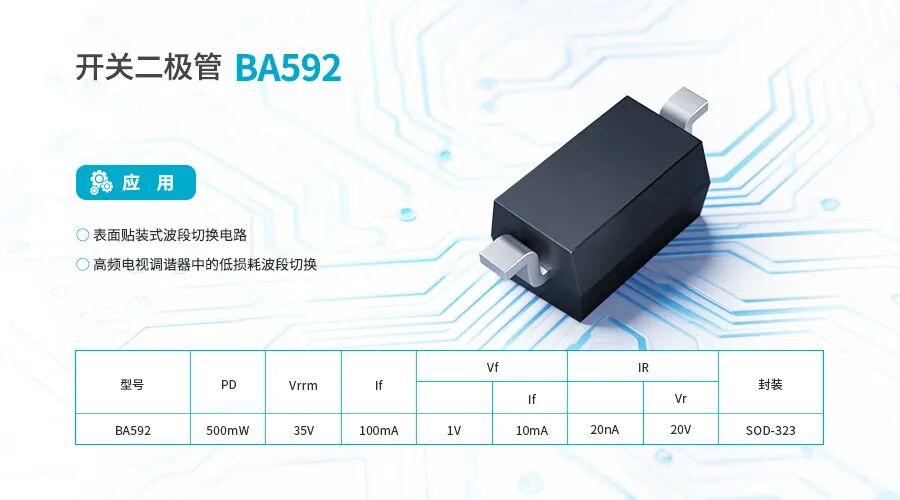

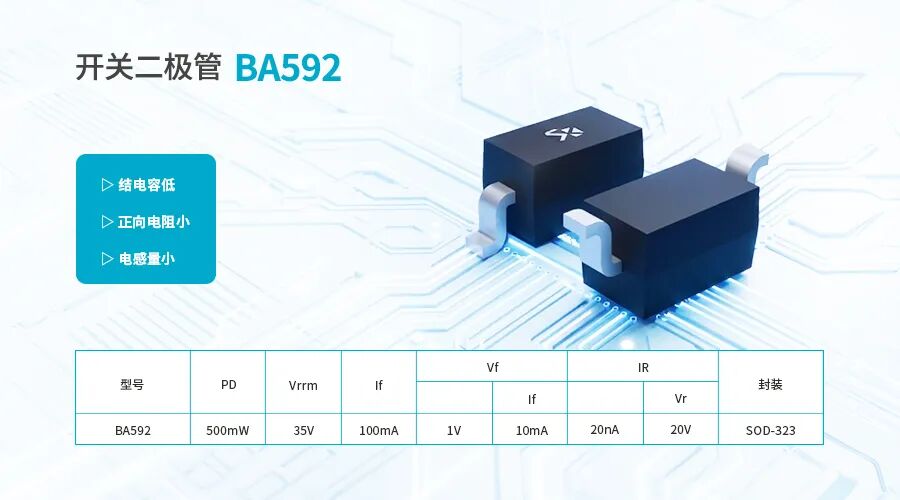

04 小封装，大价值：SOD-323贴片封装

BA592采用紧凑型SOD-323封装，具备：

• 节省PCB空间
• 适合自动化SMT贴装
• 高频路径更短，寄生参数更低
• 适用于高密度模组设计

对于现代轻薄化、小型化电子设备来说，是理想的贴片解决方案。

05 典型应用场景全面覆盖

• 📺 电视调谐器系统：用于VHF电视调谐器中的波段切换控制，提高接收灵敏度与画质表现。
• 📡 射频前端模块：适用于无线接收设备、信号选择路径切换，降低插损。
• 📶 通信设备：用于通信终端与无线模块中的频段控制电路。
• 🧩 高频开关模块：适用于测试仪器、信号控制板、频率切换系统。
• 🏠 消费电子：机顶盒、数字电视、无线设备等高频路径控制应用。

06 品质可靠，满足长期稳定运行

BA592具备：

• 工作结温：-65℃ ~ +150℃
• 存储温度：-65℃ ~ +150℃
• 总功耗：500mW

即使在复杂环境下，也能保持长期稳定工作，满足工业级与消费级电子产品需求。

07 高频时代，更需要专业切换器件

现代射频与信号系统竞争的核心，是效率与品质。一颗优秀的波段切换二极管，能够显著提升整个系统的接收表现与稳定性。

SHIKUES BA592凭借低电容、低电阻、小电感、小封装等优势，为高频信号系统提供专业级解决方案，是工程师值得信赖的高频切换器件。
