面向高频电源的肖特基整流解决方案：SHIKUES MBR565DC-P8

在开关电源、DC-DC 转换与高频逆变场景中，整流器件的导通损耗与反向恢复特性直接决定系统效率上限。MBR565DC-P8 以肖特基结构与先进硅外延工艺，为低压高频电源提供兼顾低损耗与高可靠性的整流方案。

为什么高频应用需要肖特基整流器

传统 PN 结二极管在高频开关环境中面临两个核心缺陷：反向恢复损耗大，以及相对较高的导通压降。当开关频率提升时，反向恢复电荷引起的额外损耗随频率线性增加，直接拉低转换效率并加剧热管理压力。

肖特基整流器采用金属-半导体结，依靠多数载流子导电，从根本上消除了少数载流子的存储与复合过程，因而不存在反向恢复电荷问题。这使其在高频开关环境中的效率表现显著优于 PN 结器件。

MBR565DC-P8 基于先进硅外延工艺打造，采用多数载流子导电机制，实现低功耗、高效率、快速响应的整流性能，专为低压高频电源系统提供可靠解决方案。

关键电气参数

以下为 MBR565DC-P8 的核心电气指标，覆盖耐压、电流、压降与漏电四个维度。

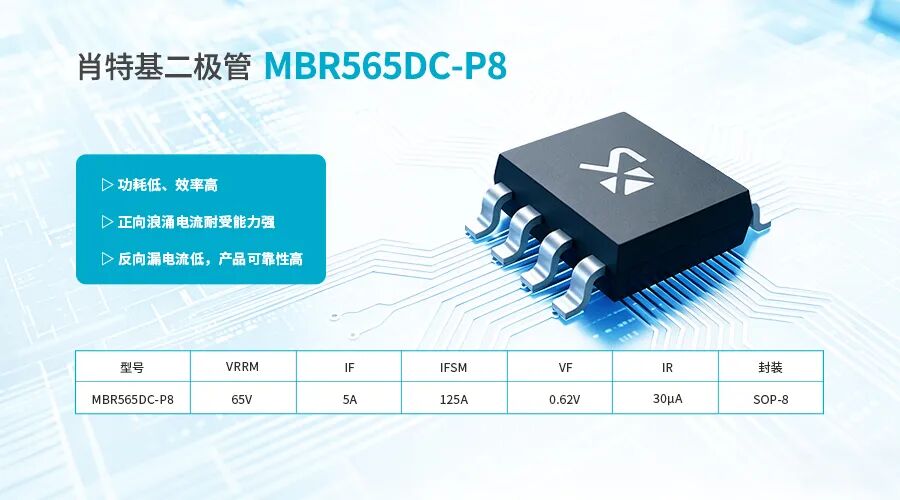

反向重复峰值电压 VRRM：65 V，为低压电源系统提供充裕的电压裕量。 平均整流电流 IF(AV)：5 A，具备持续额定电流能力。 浪涌电流 IFSM：125 A，强抗冲击能力，适应电源启动及电流突变工况。 反向漏电流 IR：30 μA（VR = 65 V），低漏电有助于降低系统待机损耗，提高电源稳定性。

正向导通压降 VF：

正向电流 3 A 时，VF 为 0.52～0.62 V，轻载条件下导通损耗极低； 正向电流 5 A 时，VF 为 0.62～0.70 V，满载时仍维持较低压降，减少发热。

相比传统整流二极管，低 VF 可显著降低导通损耗，减少系统发热，降低散热设计压力，提升整体能效表现。

热性能参数：结温上限 TJ 为 150 ℃，热阻 RθJA 为 40 ℃/W，存储温度范围 −40 至 150 ℃。良好的热特性保证器件在高负载环境下依然稳定工作。

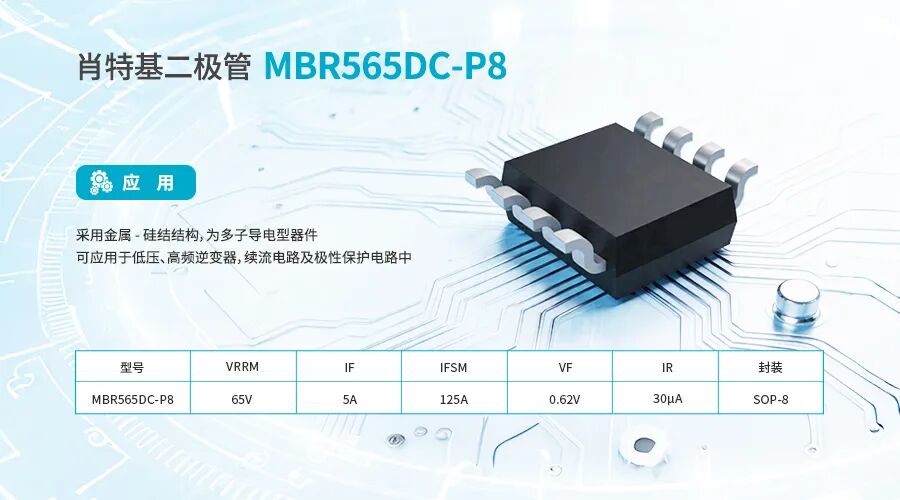

封装形式：SOP-8

MBR565DC-P8 采用 SOP-8 表面贴装封装，在保证电流能力的同时实现紧凑尺寸，适合自动化 SMT 生产流程，有助于提升 PCB 空间利用率，并通过优化散热路径提高系统稳定性。该封装为高密度电源设计提供了更高的布局灵活性。

典型应用场景

开关电源（SMPS）：作为输出整流或续流二极管，提升转换效率，降低发热。

DC-DC 转换器：在降压 / 升压电路中提供高效整流，减少能量损耗。

高频逆变器：快速响应特性适用于高频开关环境，用于续流通道，提升系统稳定性。

极性保护电路：用于电源输入端，防止反接损坏设备。

工业电源系统：适用于控制电源、驱动电源等长期连续运行场景。

总结

在高效电源设计时代，每一分损耗的降低都是系统性能的提升。SHIKUES MBR565DC-P8 以低压降、高效率、125 A 浪涌承受能力与 SOP-8 紧凑封装，帮助工程师在高频电源应用中实现更优性能，是电源整流环节值得信赖的选择。
