面向高效率电能转换的宽禁带功率器件方案——時科 SKSCxxNxx-T 系列 SiC N 沟道 MOSFET

在新能源、储能、电动汽车充电、工业电源以及 AI 算力基础设施持续发展的背景下，电源系统正向更高效率、更高功率密度和更高工作频率加速升级。传统硅基功率器件在高压、高频工况下，容易受到开关损耗、反向恢复损耗以及散热能力的限制，在光伏逆变器、储能 PCS、高压 DC-DC 转换器和大功率开关电源等场景中，功率器件的性能将直接影响整机效率、系统温升、磁性元件体积以及长期运行可靠性。

针对上述需求，時科推出 SKSCxxNxx-T 系列 SiC N 沟道 MOSFET。该系列基于碳化硅宽禁带半导体材料，覆盖 750V、1200V、1700V 多个耐压平台，提供 TO-220、TO-247-4L、TO-263-7L、SOT-227 等封装形式，可满足从中小功率高频电源到大功率工业变流系统的应用需求。

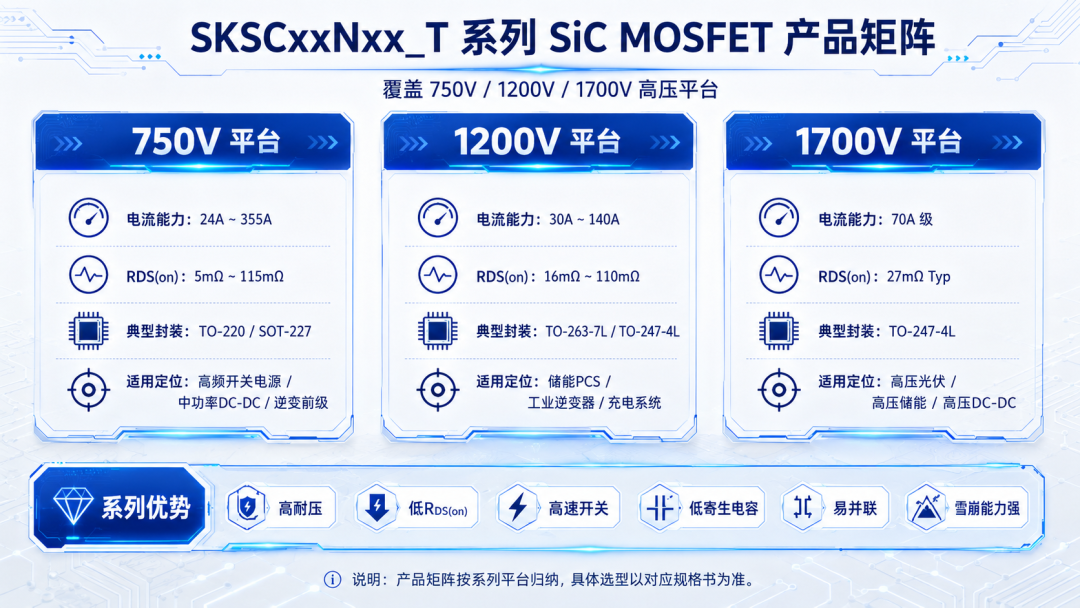

多耐压平台覆盖

SKSCxxNxx-T 系列形成了较为完整的高压 SiC MOSFET 产品矩阵。

在实际选型中，工程师不仅需要关注额定耐压，还应结合母线电压、浪涌电压、寄生电感引起的尖峰电压以及系统异常工况预留合理余量。通过多电压平台布局，SKSCxxNxx-T 系列能够为不同功率架构提供更加灵活的器件选择。

低导通损耗

功率 MOSFET 在导通状态下的损耗可近似表示为：

P_cond ≈ I_rms² × R_DS(on)

其中，I_rms 为器件导通阶段的有效电流，R_DS(on) 为漏源导通电阻。随着系统功率提升，电流增大，导通损耗将按照电流平方关系快速增加。

SKSCxxNxx-T 系列根据不同耐压等级和电流需求，提供多种导通电阻规格：

• 中小功率高频电源：可选用更注重开关速度与驱动效率的器件规格
• 储能 PCS、工业逆变器、大功率充电设备：可采用更低导通电阻、更强电流承载能力的产品方案

合理选用低 R_DS(on) 的 SiC MOSFET，有助于减少散热器体积，降低风冷或液冷系统压力，并进一步提升整机功率密度。

高速开关与低寄生电容

在高频开关电源中，开关损耗可近似表示为：

P_sw ≈ f_s × (E_on + E_off)

其中，f_s 为开关频率，E_on 和 E_off 分别为器件开通与关断过程中的能量损耗。

SKSCxxNxx-T 系列具备较低的输入电容、输出电容和反向传输电容，可减少栅极驱动损耗，降低米勒平台影响，并改善高速开关过程中的动态响应。相比传统硅基功率器件，SiC MOSFET 更适合在较高频率下运行，为提升系统效率和缩小磁性元件尺寸创造条件。

典型高频拓扑适用场景： LLC 谐振、移相全桥、图腾柱 PFC、双向 DC-DC。在上述拓扑中，更高的开关频率意味着变压器、电感和滤波电容可以进一步小型化，从而降低整机体积，提升单位空间内的功率输出能力。

优化反向恢复特性

在半桥、全桥以及三相逆变电路中，MOSFET 体二极管的反向恢复特性会直接影响系统换流损耗。传统硅基器件在高频换流时，容易产生较大的反向恢复电流，引发额外损耗、电压尖峰以及 EMI 干扰。

SiC MOSFET 具备更优的反向恢复特性，可降低桥式电路中的换流损耗，并改善系统在高频、高压工况下的运行表现。在光伏逆变器、储能 PCS、充电桩和工业逆变器中，这一优势尤为明显。

对于需要更高动态性能的系统，还可结合外置 SiC 肖特基二极管、优化死区时间以及改善栅极驱动策略，进一步降低损耗。

并联应用与高频驱动支持

SKSCxxNxx-T 系列具备较好的并联应用特性，适合通过多管并联方式扩展功率等级。在储能 PCS、工业变流器和大功率充电设备中，可根据额定电流、峰值电流和散热条件灵活配置并联数量。

部分产品采用四引脚或多引脚封装，通过独立驱动源极与功率源极设计，降低公共源极电感对栅极驱动回路的干扰，有助于减小振铃、降低误导通风险，并改善开关一致性。

工程设计建议：

• 栅极驱动回路尽量短且对称
• 合理设置开通与关断栅极电阻，必要时采用负压关断
• 优化 PCB 寄生电感和母线回路面积
• 并联器件应保持驱动路径、散热条件和功率走线一致
• 结合实际波形评估 dv/dt、di/dt、尖峰电压及 EMI 表现

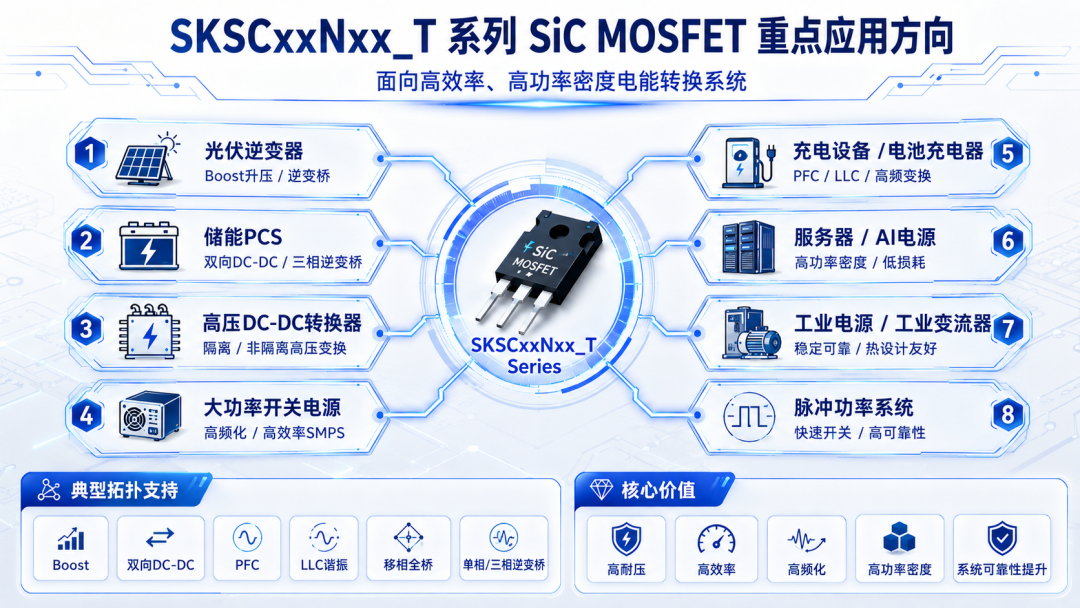

典型应用方案

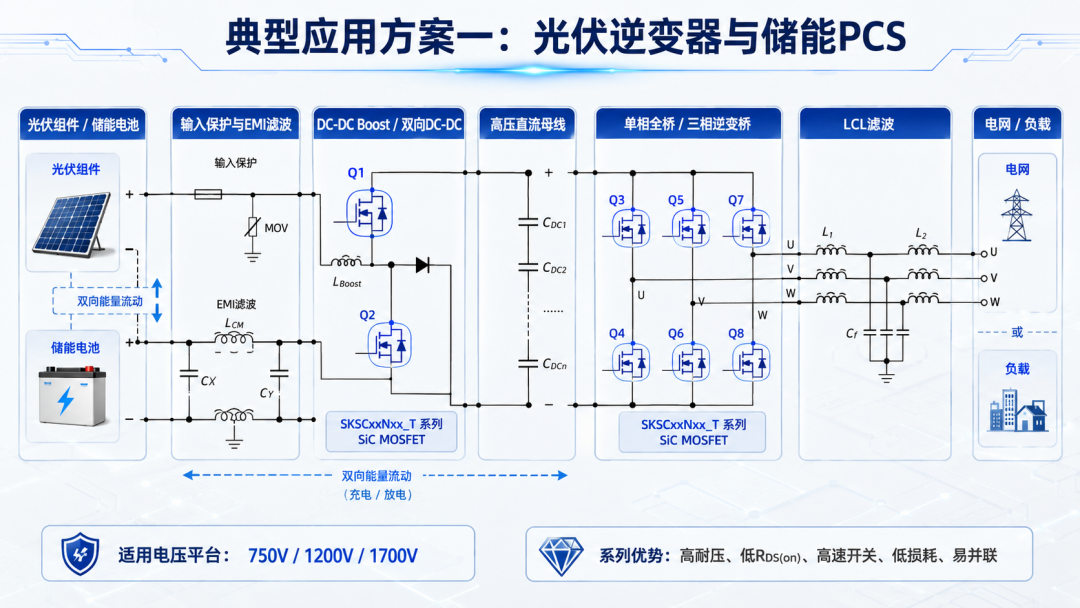

方案一：光伏逆变器 / 储能 PCS

SKSCxxNxx-T 系列可用于前级 DC-DC 升压、双向 DC-DC 变换以及后级 DC-AC 逆变。在 Boost 升压级中，SiC MOSFET 通过高频开关控制电感储能与释放，将输入电压提升至稳定的直流母线电压；在逆变级中，多个 SiC MOSFET 组成半桥或三相桥结构，通过 PWM 调制将直流电转换为交流电。低导通电阻有助于降低持续运行损耗，高速开关能力有助于降低动态损耗，较好的高温性能则能够提升系统在复杂环境下的运行稳定性。

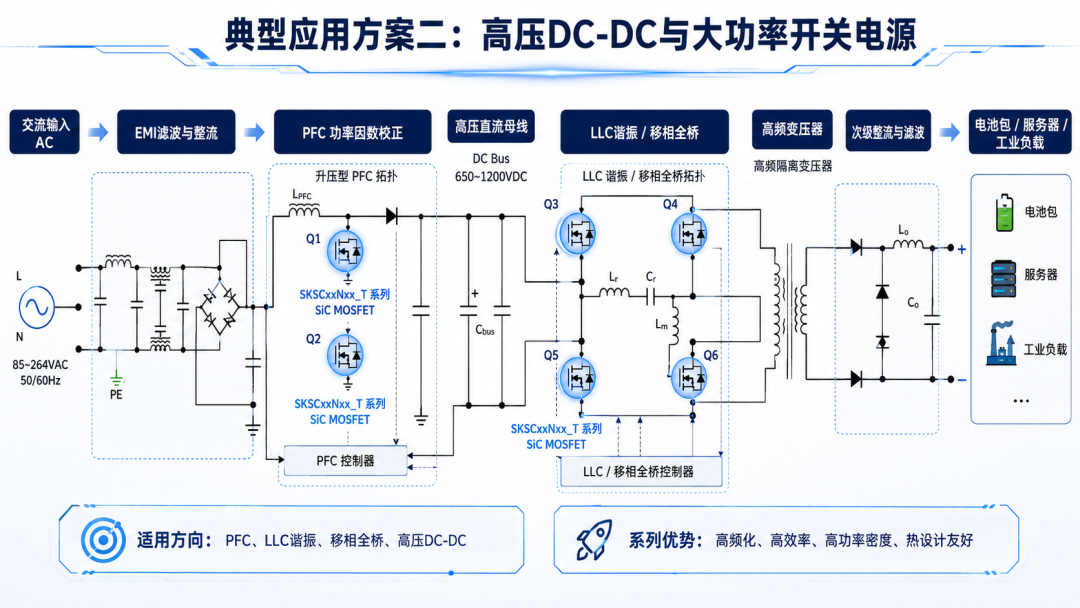

方案二：服务器电源 / AI 电源 / 工业电源 / 充电设备

SKSCxxNxx-T 系列可应用于 PFC 功率因数校正级、LLC 谐振级、移相全桥以及双向 DC-DC 变换级。PFC 级用于改善输入电流波形，提高功率因数并降低谐波；LLC 或移相全桥用于完成高频隔离变换。采用 SiC MOSFET 后，可在兼顾效率的同时提高开关频率，减小磁性元件体积，并优化整机热设计。

选型说明

SiC MOSFET 并不是传统硅基器件的简单替代。要充分发挥器件性能，需要从系统角度重新审视驱动、散热、布局、磁性器件以及 EMI 设计。

选型过程中应重点评估以下参数：

具体参数应以对应型号的最新版规格书及实际工况测试结果为准。

从 750V 中高频电源，到 1200V 储能与工业变流，再到 1700V 高压光伏和大功率 DC-DC 系统，時科 SKSCxxNxx-T 系列 SiC MOSFET 为不同电能转换场景提供更加灵活、高效和可靠的功率器件解决方案。
