电机驱动系统功率器件选型全解析：从有刷电机到SiC高压驱动，時科分立器件应用指南

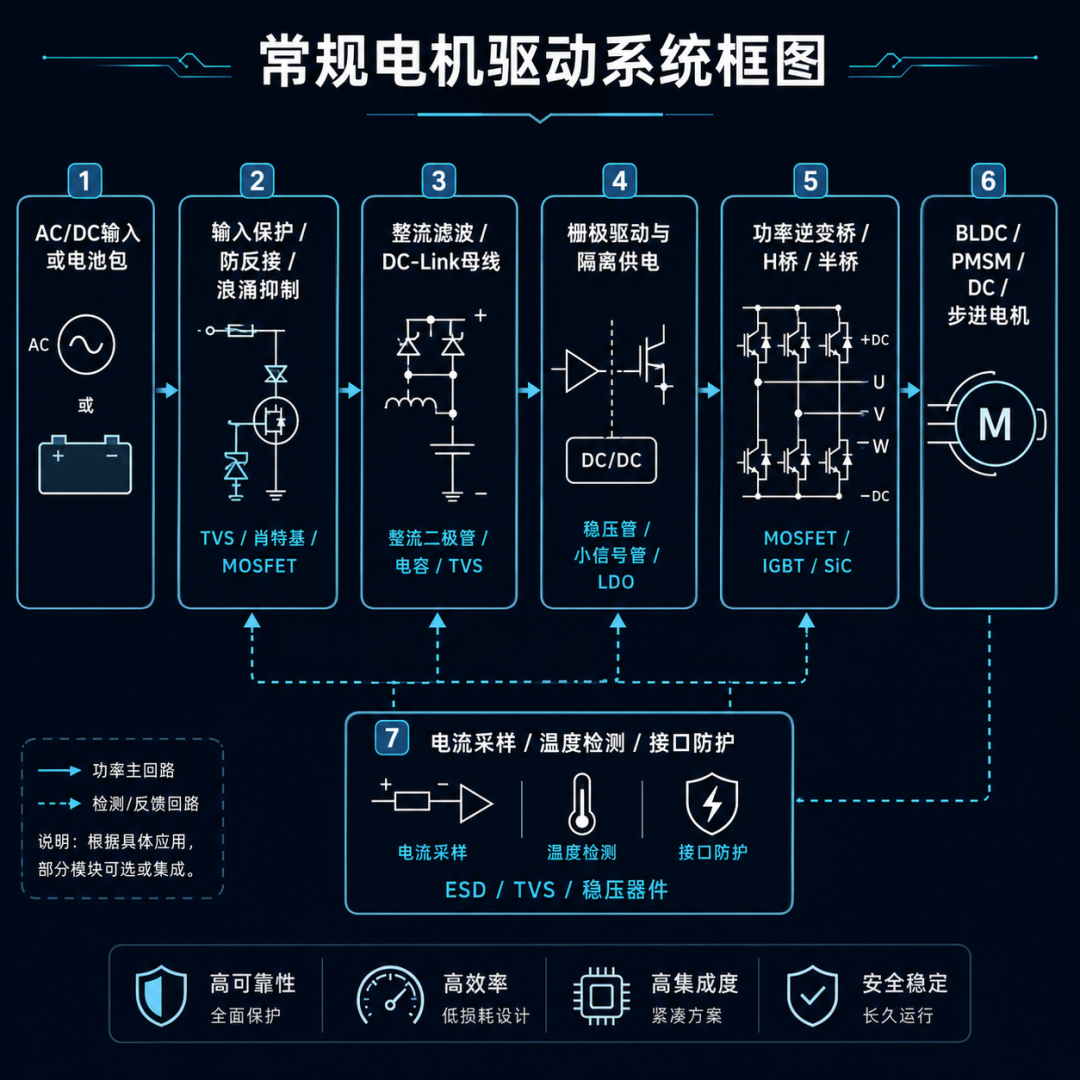

一、电机驱动系统由哪些模块构成？

从电路结构来看，电机驱动通常由以下模块组成：

• 输入保护：防止线路浪涌、反接等异常对系统造成损伤
• 电源管理：为控制器、驱动IC、传感器提供稳定供电
• 驱动控制：接收MCU输出的PWM信号，驱动功率开关器件
• 功率开关：核心执行单元，直接影响驱动效率、发热、体积、可靠性和成本
• 续流与吸收：处理感性负载关断时的能量释放，避免电压尖峰损伤器件
• 采样检测：电流、温度等参数的实时监测
• 接口防护：提升MCU控制端、传感器接口的抗静电与抗浪涌能力

其中，功率器件是系统的核心。MOSFET、IGBT、SiC MOSFET、肖特基二极管、快恢复二极管、TVS/ESD器件、稳压二极管、小信号三极管等，都是电机驱动电路中常见且关键的分立器件。

二、电机驱动的基本工作逻辑是什么？

电机驱动的基本逻辑是：

输入电源 → 保护与滤波 → 母线稳压 → 控制器输出PWM信号 → 驱动功率开关器件按节奏导通与关断 → 在电机绕组形成可控电压和电流 → 实现启动、调速、换向、制动

在这一架构中，時科产品的应用位置非常明确：

三、不同电机类型中如何选择功率器件？

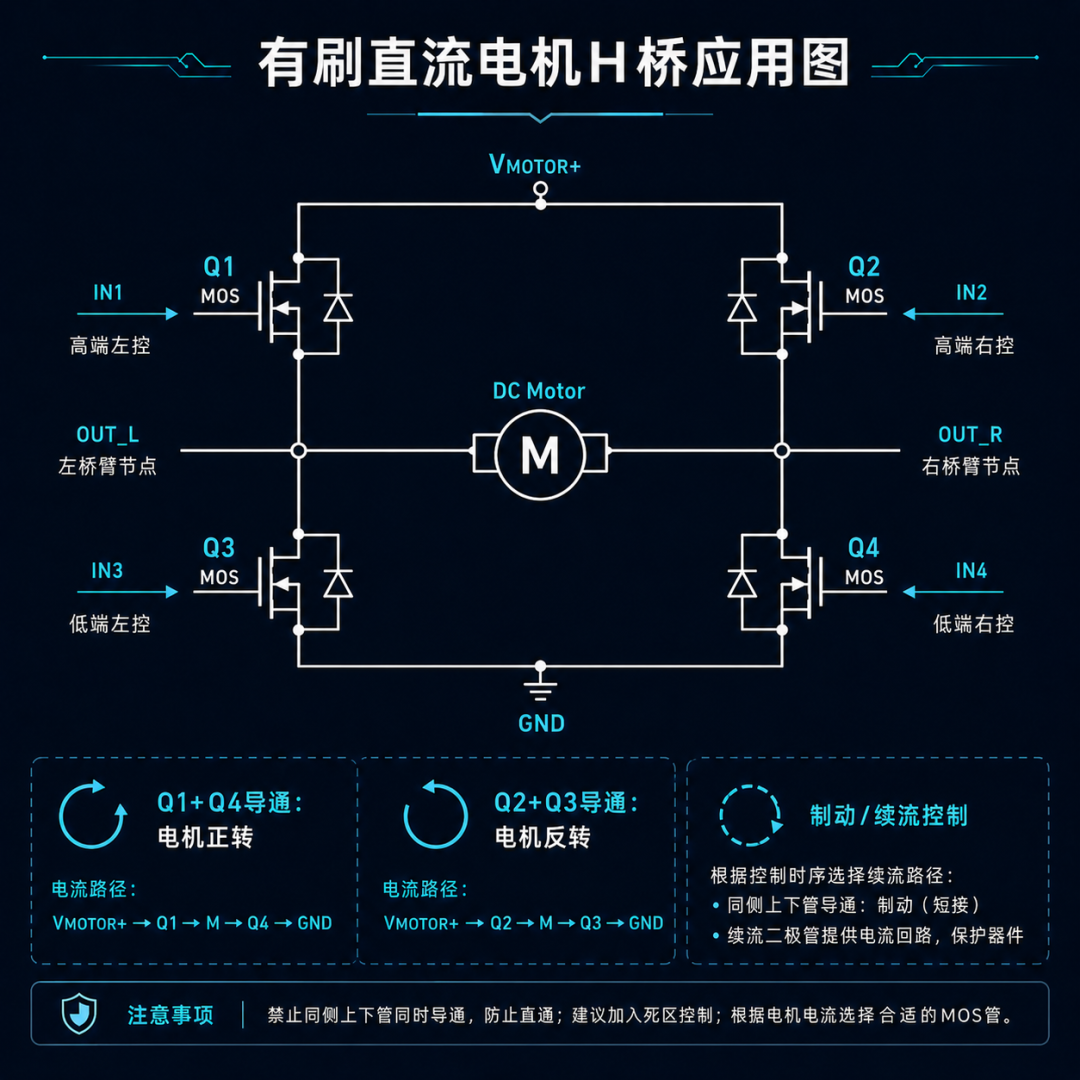

3.1 直流有刷电机：H桥驱动与低压MOSFET

典型应用场景：电动工具、智能锁、按摩设备、小家电、汽车执行器、阀门控制、座椅调节、泵类系统

直流有刷电机的标准控制方式是H桥驱动，通过四颗MOSFET实现正转、反转、刹车和滑行控制。

MOSFET关键参数关注点：

• 导通电阻RDS(on)：越低，电机大电流启动时的导通损耗越低
• 栅极电荷Qg：影响驱动损耗与开关速度的平衡
• 封装散热能力：影响连续运行时的温升可控性
• 雪崩能力：影响系统在浪涌工况下的可靠性

時科低压MOSFET系列适配12V、24V、36V、48V等常见母线平台，可用于H桥低压电机驱动场景，重点满足低RDS(on)、高脉冲电流能力、良好雪崩能力和小型化封装需求。

配套保护器件建议：

• H桥两端配置TVS管，进行母线浪涌钳位，应对电机堵转、反电动势或线束插拔带来的尖峰电压
• 控制端接口配置ESD器件，提高MCU控制信号和通信接口的抗静电能力

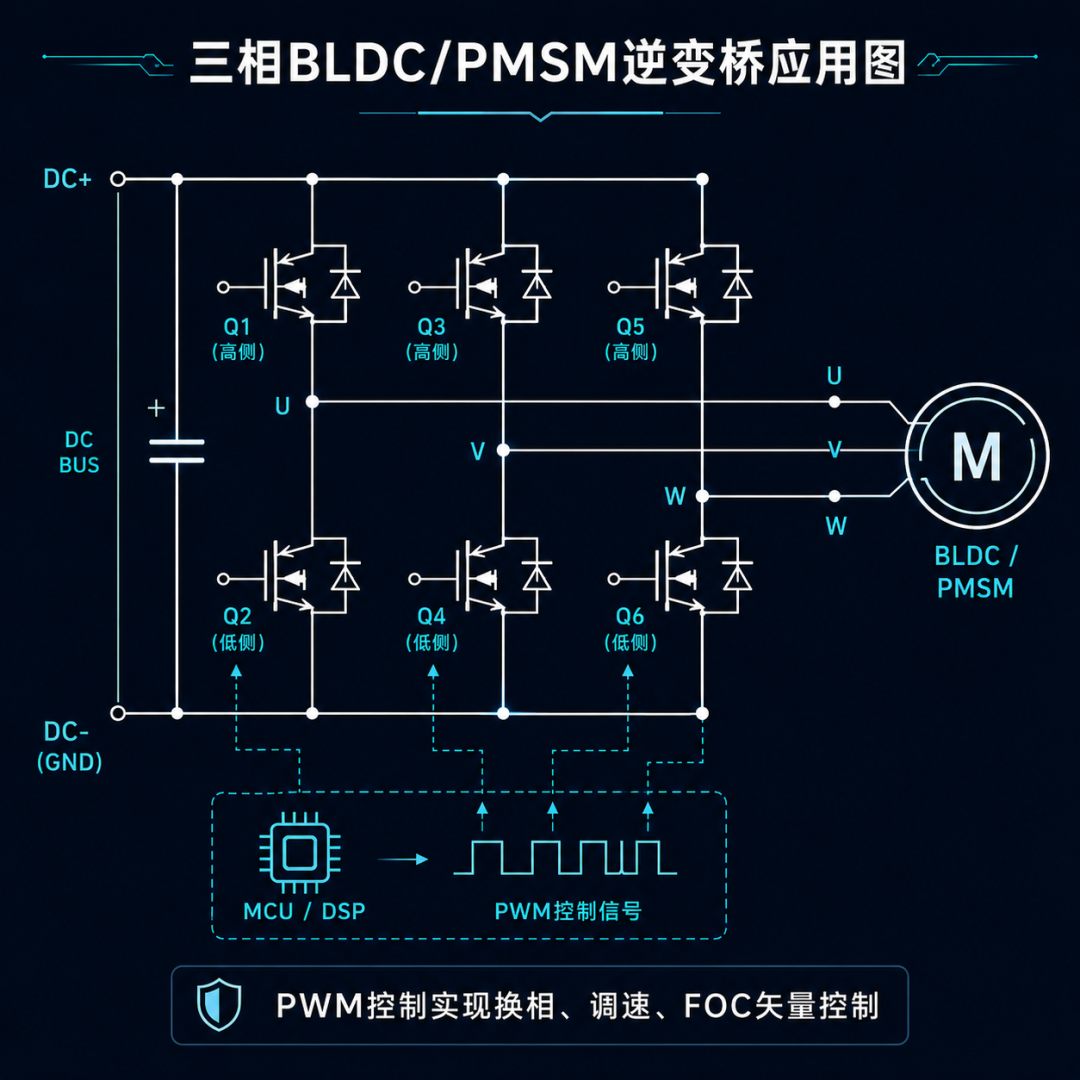

3.2 BLDC/PMSM电机：三相逆变桥的器件选型逻辑

典型应用场景：风机、水泵、压缩机、机器人、AGV、无人机、电动车热管理、工业伺服、新能源汽车辅助系统

BLDC和PMSM的典型功率级为三相六开关逆变桥，由三组半桥组成，通过PWM控制实现三相电流调制。

低压BLDC（24V/48V平台）

适用于风机、水泵、电动工具、服务机器人等场景。低压MOSFET是主流选择，优势在于：驱动简单、开关速度快、导通损耗低、封装灵活，适合高频PWM调速。

時科低压MOSFET可应用于三相逆变桥的高边与低边开关位置，帮助降低桥臂损耗，提高整机效率。

中高压驱动（310VDC母线）

适用于220VAC输入的变频风机、工业泵、压缩机、家电变频控制、小型伺服系统等场景。

此时根据功率等级选择：

• 中高压MOSFET：适合中小功率、高频开关场景
• IGBT：适合较高电压、较大电流、较高功率密度的驱动系统

高效高压平台（新能源与高端工业）

适用于新能源汽车主驱、充电桩风冷/液冷泵、高端伺服、工业变频器、高速压缩机等场景。

SiC MOSFET的优势在于：

• 进一步降低开关损耗
• 提升系统效率
• 支持更高开关频率
• 有利于减小磁性器件和散热系统体积

時科SiC MOSFET系列面向高压、高频、高效率电机驱动平台，为客户提供更高性能的功率器件选择。

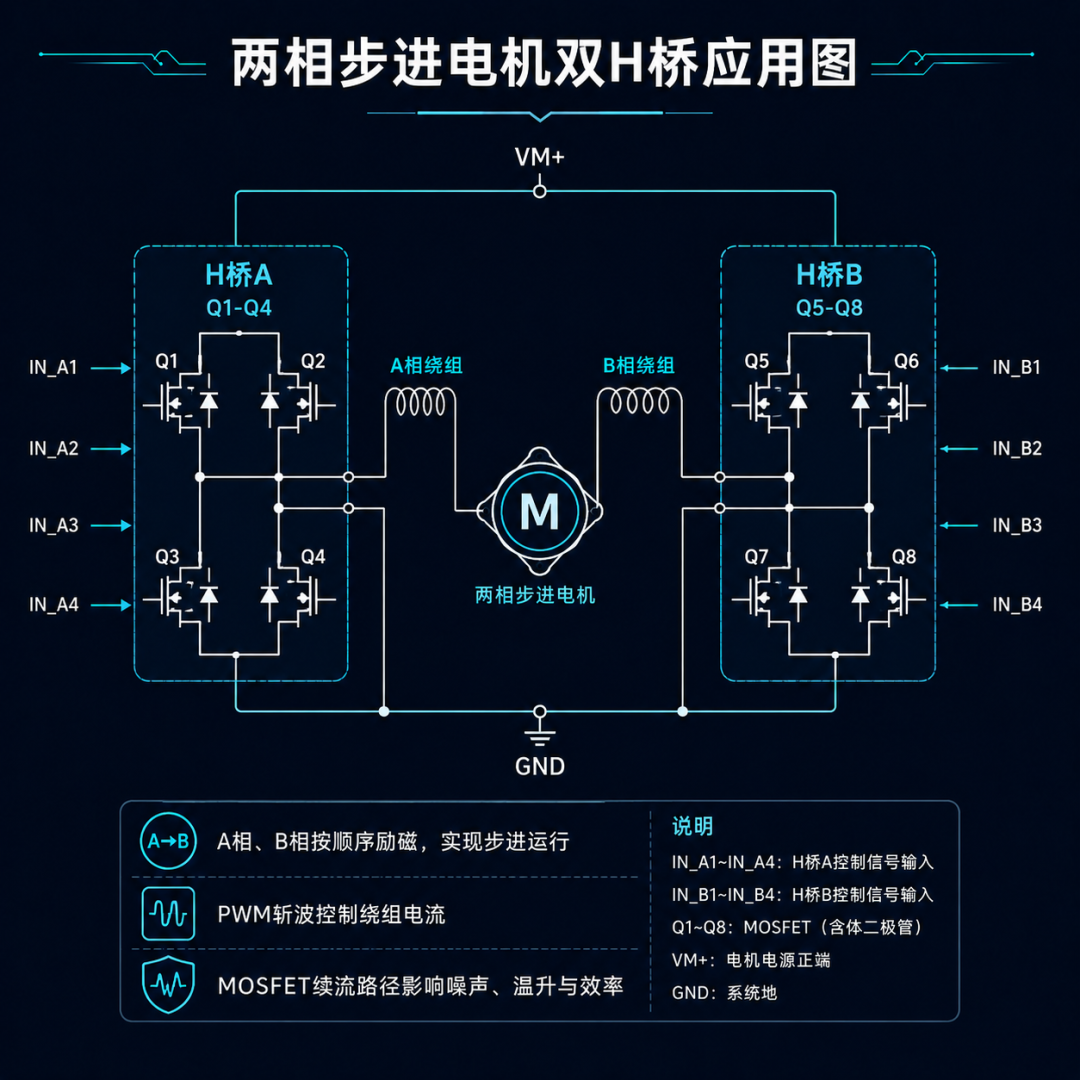

3.3 步进电机：双H桥驱动与续流路径设计

典型应用场景：打印设备、纺织设备、自动化工装、医疗设备、安防云台、仪器仪表、精密定位平台

两相步进电机通常采用双H桥驱动结构，每一相绕组由一个H桥控制。实现细分控制时，驱动电路需要对绕组电流进行精确斩波控制。

核心难点：续流路径设计

由于绕组是感性负载，MOSFET关断时绕组电流不会立即消失，必须通过体二极管、同步整流MOSFET或外部续流器件形成电流回路。续流路径损耗过高，会导致温升上升、效率降低、噪声增大。

時科器件应用建议：

• 低压MOSFET：用于双H桥功率级
• 肖特基二极管：用于辅助续流或低压降保护
• TVS：用于电机端口浪涌吸收
• ESD器件：用于控制接口防护

高细分、高动态响应系统还需关注MOSFET的开关速度、栅极驱动能力和桥臂死区时间设计，避免上下管直通。

四、电机驱动关键保护电路怎么设计？

电机属于典型感性负载，启动、堵转、制动、换向、插拔线束时都可能产生较大的电流冲击和电压尖峰。保护网络设计与功率器件同等重要。

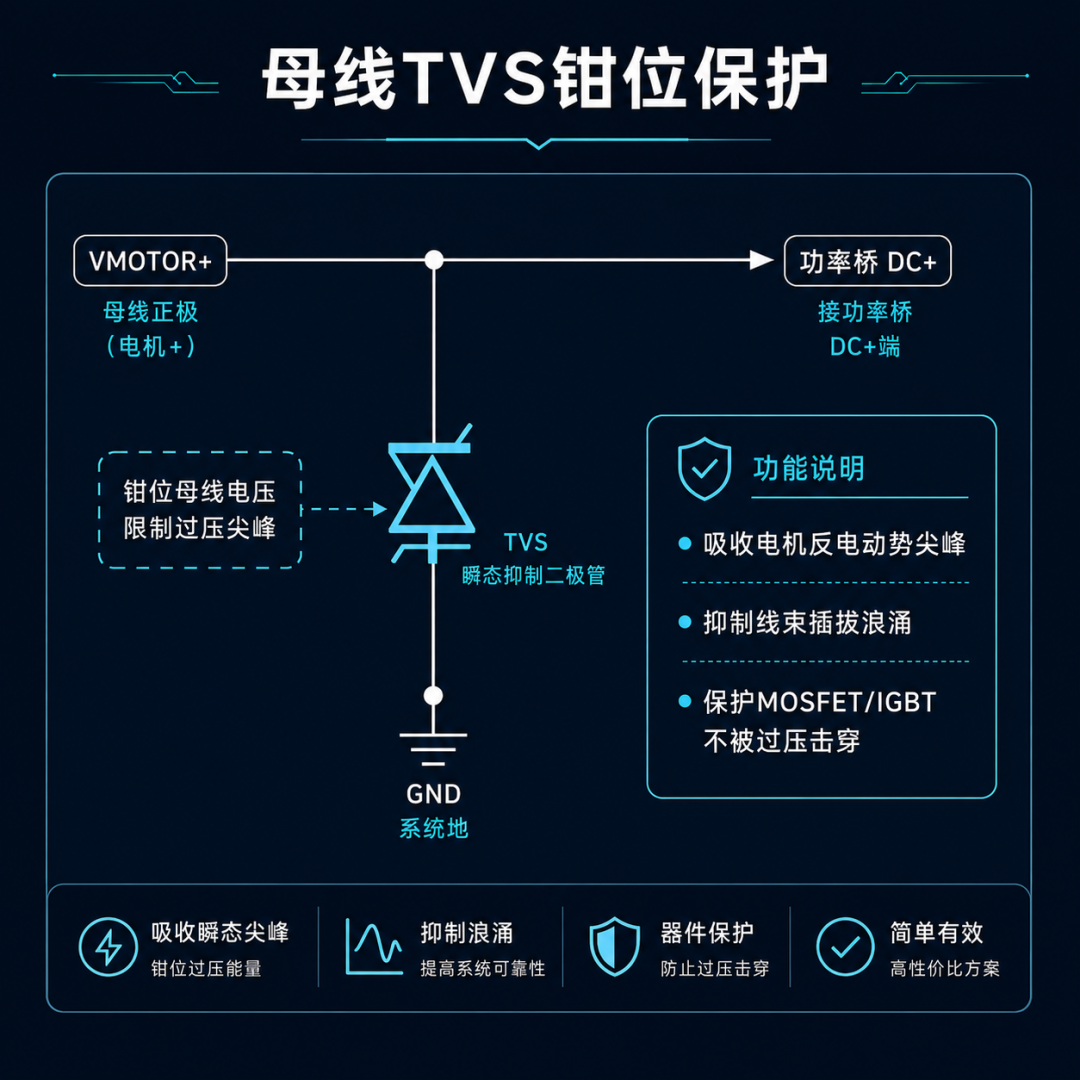

4.1 母线TVS钳位保护

TVS管的选型应综合考虑：母线电压、浪涌能量、钳位电压和封装功率能力。

• 低压电机平台：选用适配24V、36V、48V系统的TVS
• 高压母线系统：需结合母线耐压和浪涌等级进行系统级评估

4.2 栅极保护与驱动阻尼

• 栅极电阻Rg：调节MOSFET开通和关断速度，降低开关振铃和EMI风险
• 稳压二极管：限制栅源电压，避免驱动尖峰或米勒效应导致栅极过压

時科稳压二极管、小信号二极管可应用于此类驱动辅助与保护电路。

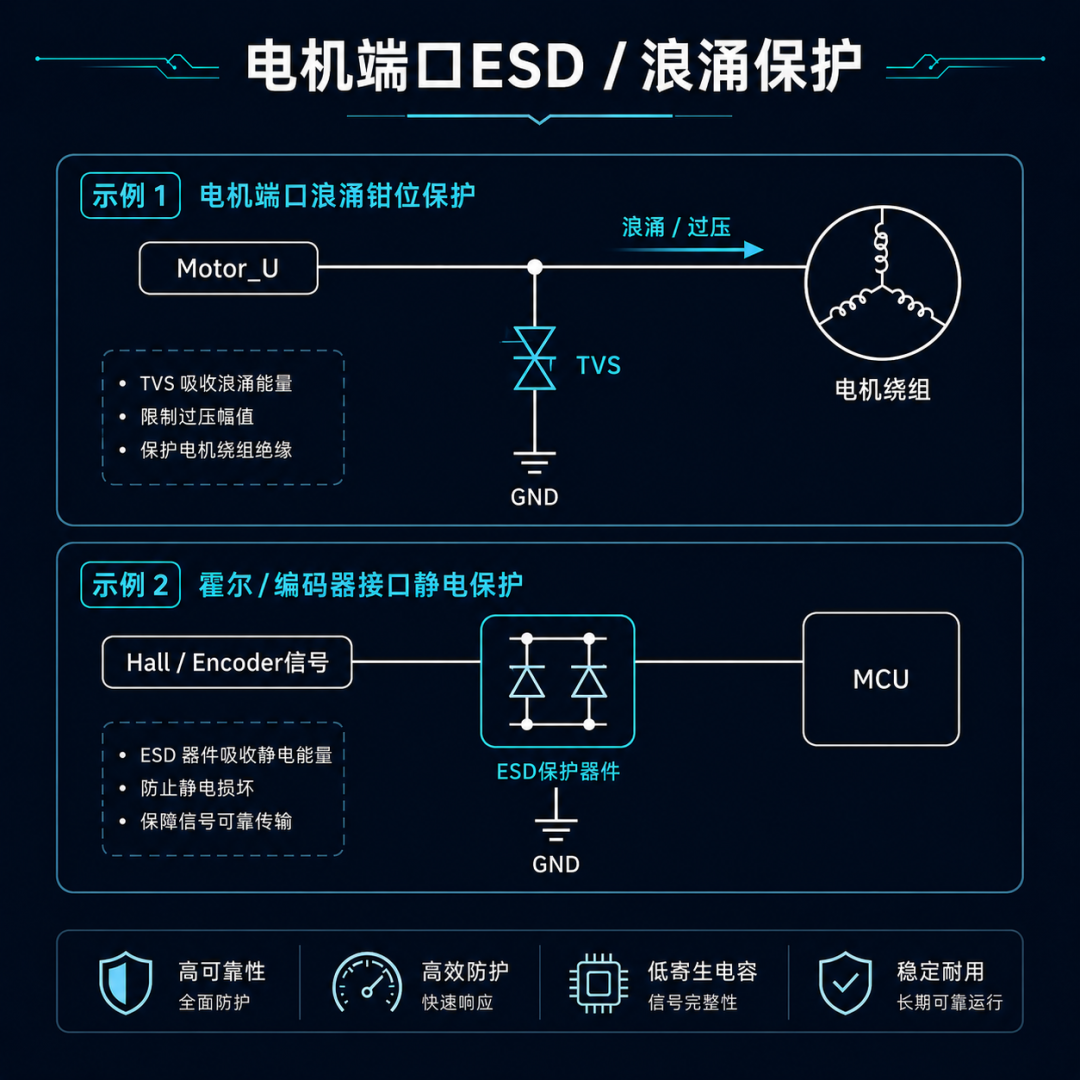

4.3 电机端口ESD/浪涌保护

在带霍尔传感器、编码器、温度传感器或外部通信接口的电机系统中，信号线容易受到静电放电和外部干扰影响。ESD器件部署在接口入口处，可为MCU、驱动IC和传感器输入端提供快速钳位保护，提高整机抗扰度。

五、電机驱动完整器件选型推荐表

六、典型应用场景解析

工业风机与水泵

工业风机、水泵常见于变频器、暖通设备、储能热管理、机柜散热和自动化设备中，要求长时间连续运行，对效率、温升、稳定性和噪声要求较高。

• 低压系统可采用MOSFET三相桥
• 高压系统可采用中高压MOSFET或IGBT方案
• 母线端配置TVS和滤波网络，提升系统对浪涌和反电动势的承受能力

电动工具与园林工具

电动工具具有启动电流大、堵转工况多、空间紧凑、散热条件有限等特点，MOSFET需具备低导通损耗和较强脉冲电流能力。

時科低压MOSFET可应用于电机主功率桥，配合TVS、肖特基和稳压器件，形成完整保护网络，提高工具类产品在高冲击工况下的可靠性。

机器人与AGV驱动

机器人和AGV通常采用多电机协同控制，对驱动响应、效率和稳定性要求较高。BLDC/PMSM驱动系统中，MOSFET的开关损耗、导通损耗和热设计直接影响续航时间与运行可靠性。

通过合理选用MOSFET、TVS、ESD和稳压器件，可提升电机控制板在复杂工业环境中的抗干扰能力。

新能源汽车辅助电机

新能源汽车中存在大量辅助电机，如电子水泵、电子风扇、空调压缩机、油泵、座椅电机、执行器等，对可靠性、温度范围、浪涌防护和EMC设计要求更高。

• 低压辅助系统可采用MOSFET方案
• 高压压缩机或高功率系统可采用IGBT或SiC MOSFET方案

SiC器件在高压、高频、高效率方向具有明显优势，有助于提升系统能效并降低散热压力。

七、电机驱动器件选型应从哪几个维度考量？

① 看母线电压

• 12V/24V/48V低压系统 → 优先考虑低压MOSFET
• 220VAC整流后310VDC母线 → 考虑中高压MOSFET或IGBT
• 更高电压与高效率平台 → 评估SiC MOSFET

② 看电机功率和启动电流

电机启动和堵转电流往往是额定电流的数倍，因此MOSFET或IGBT选型不能只看额定运行电流，还要校核脉冲电流、热阻、封装散热和安全工作区。

③ 看开关频率

• 高频PWM有利于降低电机噪声和改善控制精度，但会增加开关损耗
• MOSFET和SiC MOSFET更适合高频应用
• IGBT更适合中高功率、相对较低频率的场景

④ 看保护需求

反电动势、浪涌、ESD、过流、过温和短路保护缺一不可。TVS、稳压二极管、ESD器件、小信号二极管等虽非主功率器件，但对系统可靠性至关重要。

⑤ 看供应稳定性

电机驱动项目通常生命周期较长，从样机验证到量产需要持续稳定供应。选择具备完整产品体系、封装覆盖能力和技术支持能力的供应商，有利于降低后期替代和维护成本。

八、常见问题解答（FAQ）

Q：低压BLDC与高压变频电机在功率器件选型上的核心区别是什么？

A：低压BLDC（24V/48V平台）通常优先选用低压MOSFET，驱动简单且开关速度快；高压变频电机母线电压通常达到310VDC或更高，需根据功率等级选择中高压MOSFET或IGBT，更高效率需求则可评估SiC MOSFET。

Q：步进电机驱动为什么特别需要关注续流器件？

A：步进电机绕组为感性负载，MOSFET关断瞬间电流不会立即归零，若无合适续流路径，能量将以电压尖峰形式出现，损伤功率器件并加剧温升和噪声。续流路径的损耗直接影响系统效率与可靠性。

Q：TVS和ESD器件在电机系统中分别保护哪些位置？

A：TVS主要部署于母线（DC-Link）、输入端和电机端口，用于钳位反电动势、插拔浪涌等能量较高的瞬态；ESD器件主要部署于霍尔传感器、编码器、通信接口等信号线入口，用于防护静电放电和小能量干扰。

Q：SiC MOSFET相比普通MOSFET在电机驱动中的主要优势是什么？

A：SiC MOSFET可进一步降低开关损耗，支持更高开关频率，有利于减小磁性器件和散热系统体积，并在高压、高频、高效率平台上提升系统能效，适用于新能源汽车主驱、高端伺服、工业变频器等场景。

九、結语：以功率器件为核心，构建高可靠电机驱动方案

电机驱动系统的本质，是对电能进行高效、精准、可靠的控制。无论是小功率有刷电机，还是三相BLDC、PMSM、步进电机、工业变频电机，其核心都离不开功率开关器件与保护器件的协同设计。

時科（SHIKUES）可围绕电机驱动应用，提供涵盖以下类型的产品组合：

• 功率开关：低压MOSFET、中高压MOSFET、IGBT、SiC MOSFET
• 整流与续流：肖特基二极管、快恢复二极管
• 保护器件：TVS、ESD器件、稳压二极管
• 辅助器件：小信号器件、LDO

覆盖低压、中压、高压以及高频高效等多类驱动平台，帮助客户在效率、温升、可靠性、EMC和成本之间取得更优平衡。

面向工业自动化、新能源汽车、机器人、储能热管理、智能家电和电动工具等应用场景，時科将持续以稳定可靠的产品能力和工程化服务，为电机驱动系统提供高效、可靠、具竞争力的分立器件解决方案。
